Параметры дисков ET, DIA и PCD: технический разбор и последствия ошибок при выборе

Когда мы выбираем новые диски, первым делом смотрим на дизайн, цвет и диаметр. Но за всей этой красотой стоят три технических параметра, от которых напрямую зависит, как долго проживет подвеска и, что важнее, ваша безопасность. Это вылет (ET), диаметр центрального отверстия (DIA) и разболтовка (PCD). Ошибиться хоть в одном - и можно получить целый букет проблем: от вибрации руля до ускоренного износа подшипников и даже риска, что колесо открутится на ходу. По сути, эти три характеристики это инженерный фундамент, который делает колесо и машину единым целым, сохраняя заложенную производителем геометрию подвески.

Вылет диска (ET/Offset) - анатомия параметра

Представьте: вы взяли два диска с одинаковой шириной, диаметром и разболтовкой. Ставите на машину - один встает как родной, а второй то упирается в тормозной суппорт, то нелепо торчит из колесной арки. В чем дело? В разном вылете. Именно этот параметр, который обозначают как ET (от немецкого "Einpresstiefe" - глубина прессования) или "Offset", отвечает за то, как глубоко диск сядет на ступицу.

Если по-простому, вылет это расстояние в миллиметрах от центральной линии диска (если мысленно разрезать его пополам) до привалочной плоскости - той самой, которой он прижимается к ступице. Чтобы понять, как измеряется ет на дисках для авто, не нужны никакие линейки. Вся информация уже есть в маркировке. Видите на диске что-то вроде "8J x 18 ET45"? Вот это "ET45" и есть вылет в 45 мм. Он бывает положительным, отрицательным или нулевым, и от этого зависит, где в итоге окажется колесо.

Положительный вылет (ET+)

Такой вылет встречается на большинстве современных легковушек. Здесь привалочная плоскость смещена наружу от центра диска, в сторону его лицевой части. Чем больше цифра после ET (например, ET45, ET50), тем глубже диск утоплен в колесную арку, ближе к подвеске. Если посмотреть на такой диск, кажется, что крепежные болты расположены почти у самого внешнего края.

• Функция: Обеспечивает компактное размещение колеса внутри арки, что оптимально для стандартной геометрии подвески и аэродинамики.

• Пример: Штатные параметры для Volkswagen Polo - ET40. Это значит, что привалочная плоскость диска на 40 мм смещена наружу от его центральной линии.

Нулевой вылет (ET0)

Тут все просто: привалочная плоскость диска и его центральная ось находятся на одной линии. Это точка отсчета. Обод диска располагается симметрично относительно ступицы. Нулевой вылет - частый гость на старых машинах и некоторых внедорожниках.

• Функция: Создает симметричную нагрузку на ступицу относительно ширины диска.

• Пример: УАЗ Hunter в заводской комплектации использует диски с вылетом ET0.

Отрицательный вылет (ET-)

В этом случае привалочная плоскость, наоборот, смещена внутрь от центра диска. Чем меньше цифра (например, ET-10, ET-25), тем заметнее колесо будет выпирать из арки. Такие диски любят в тюнинге за агрессивный вид и на серьезных внедорожниках - для расширения колеи и большей устойчивости. Внешне это создает тот самый эффект глубокой полки.

• Функция: Увеличивает колею автомобиля, позволяет установить более широкие шины и избежать их контакта с деталями подвески.

• Пример: Для лифтованного Toyota Land Cruiser могут подбираться диски с вылетом ET-20, чтобы широкие внедорожные шины не задевали рычаги.

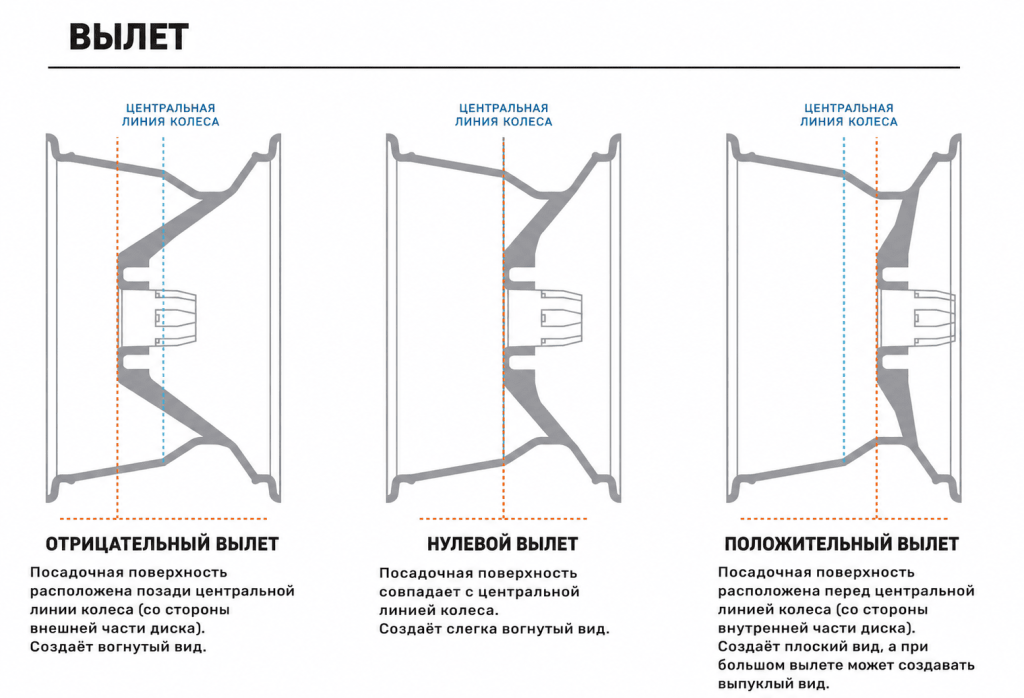

Визуальное сравнение вылета диска

Чтобы лучше понять, что значит вылет на дисках для авто, представьте себе вид колеса в разрезе:

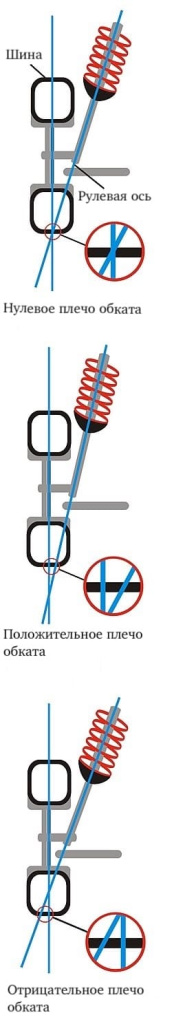

Плечо обкатки - невидимая геометрия

Выбор вылета это гораздо больше, чем просто "заденет - не заденет". Меняя ET, вы вторгаетесь в геометрию подвески и меняете плечо обкатки. Звучит сложно, но суть проста: это расстояние на дороге между центром пятна контакта шины и точкой, где воображаемая ось поворота колеса пересекает асфальт. Инженеры на заводе тратят кучу времени, чтобы выверить это плечо до миллиметра, ведь от него зависят:

• Стабильность при торможении: С правильным плечом машина едет прямо, даже если под одним колесом лужа, а под другим сухой асфальт.

• Обратная связь на руле: От него зависит, насколько хорошо вы чувствуете дорогу и будет ли руль сам возвращаться в ноль после маневра.

• Усилие на рулевом колесе: Слишком большое плечо - и руль становится тяжелым и дерганым.

Так что, ставя диски с неподходящим вылетом, вы ломаете всю эту заводскую настройку. И последствия могут быть куда серьезнее, чем кажется.

Как изменение вылета влияет на плечо обкатки

Представим, что заводской параметр вашего автомобиля это ET45. Вы решили установить диски с меньшим вылетом для более эффектного вида.

1. Сценарий 1: Установка дисков с меньшим вылетом (например, ET25 вместо ET45).

   • Что происходит: Колесо смещается наружу на 20 мм. Центр пятна контакта шины также сдвигается наружу. Плечо обкатки увеличивается.

   • Последствия:

     • Возрастает нагрузка на подвеску, в особенности на ступичный подшипник, что сокращает его ресурс.

     • Руль становится более чувствительным к колее, машину начинает выбрасывать из нее.

     • Увеличивается усилие на руле.

     • При экстренном торможении, особенно на миксте (одна сторона на асфальте, другая на обочине), автомобиль будет сильнее уводить в сторону.

2. Сценарий 2: Установка дисков с большим вылетом (например, ET55 вместо ET45).

   • Что происходит: Колесо садится глубже в арку на 10 мм. Центр пятна контакта смещается внутрь. Плечо обкатки уменьшается и может стать отрицательным.

   • Последствия:

     • Резко возрастает риск того, что внутренняя часть диска или шины будет задевать за тормозной суппорт или элементы подвески при повороте руля.

     • Управляемость может стать ватной, пропадает четкость реакций на поворот руля.

     • Меняется вся динамика работы подвески, которую закладывали инженеры.

Именно поэтому, когда вы думаете, как подобрать диски по вылету для авто, лучше всего придерживаться заводских параметров. Автопроизводители обычно допускают минимальное отклонение (в пределах 3-5 мм), но любое существенное изменение это ваш осознанный риск, влияющий на управляемость и ресурс ходовой части.

Последствия нештатного ET: таблица рисков

Любое отклонение от рекомендованных производителем параметров вылета это вмешательство в кинематику подвески. Чтобы систематизировать риски, мы разделили их на два основных сценария: когда вынос диска увеличивается (колесо смещается наружу) и когда он уменьшается (колесо уходит вглубь арки). Если понимать эти последствия, будет проще разобраться, как подобрать диски по вылету для авто, и не попасть на дорогой ремонт.

Анализ отклонений от штатного вылета

Главный вывод из этой таблицы прост: безопасный допуск отклонения от заводского ЕТ обычно не превышает ±5 мм. Все, что выходит за эти рамки, требует не только примерки, но и глубокого понимания, как это изменение повлияет на поведение машины и на то, сколько проживут ее ключевые узлы.

Диаметр центрального отверстия (DIA) - точность посадки

Многие автовладельцы ошибочно полагают, что колесо на автомобиле удерживается и центрируется исключительно крепежными болтами или гайками. Это опасное заблуждение. Болты обеспечивают прижимное усилие - они с огромной силой прижимают привалочную плоскость диска к ступице. А вот за идеальную соосность вращения колеса отвечает именно центральное отверстие, или DIA (Diameter).

Параметр DIA это диаметр центрального отверстия в диске, измеряемый в миллиметрах. Он должен точно, с минимальным зазором, совпадать с диаметром выступающей части ступицы автомобиля, которую называют центровочным пояском. Именно эта пара - поясок ступицы и центральное отверстие диска - и обеспечивает точную центровку перед затяжкой болтов. Что означает dia на дисках для авто на практике? Это гарантия отсутствия биения.

Почему болты не могут отцентрировать колесо

Крепежные отверстия в диске и сами болты/гайки чаще всего имеют коническую или сферическую форму. При затяжке они действительно пытаются самоцентровать диск. Однако такая центровка получается грубой и неточной по двум причинам:

1. Наличие зазоров: Диаметр отверстий под крепеж всегда чуть больше диаметра самих болтов. Этот зазор нужен, чтобы диск было легко надеть, но из-за него и не получается добиться идеальной соосности.

2. Неравномерная затяжка: Даже при использовании динамометрического ключа и затяжке крест-накрест невозможно гарантировать, что диск не сместится на доли миллиметра в момент затяжки.

Это смещение, даже на 0.5 мм, на скорости 100 км/ч превращается в серьезный дисбаланс, который вы почувствуете по сильной вибрации руля. Вы будете снова и снова балансировать колеса, но проблема будет не в них, а в неточной посадке диска на ступицу.

Последствия неправильного подбора DIA:

• DIA меньше ступицы: Диск просто физически не налезет на автомобиль.

• DIA больше ступицы: Вся нагрузка по центровке ляжет на крепежные болты. Появится постоянная вибрация, которая не просто доставляет дискомфорт, а создает ударные нагрузки на ступичный подшипник. Со временем это может привести к тому, что затяжка ослабнет, а то и вовсе срежет колесный крепеж.

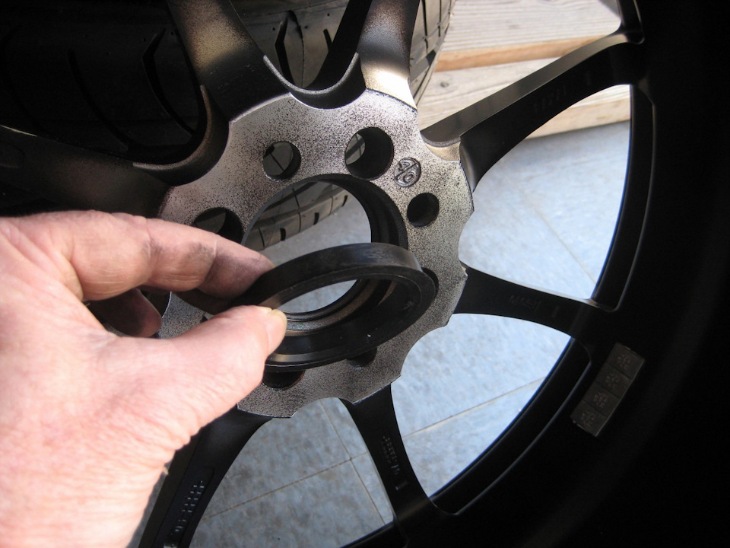

Центрирующие кольца: зачем они нужны?

Что делать, если диски мечты идеально подходят по вылету и разболтовке, но центральное отверстие у них больше, чем нужно? Для этого и придумали центрирующие кольца (их еще называют центровочными или ступичными). Это простое, но очень важное приспособление, которое как раз и компенсирует разницу диаметров.

Центрирующее кольцо это вставка, у которой внешний диаметр совпадает с DIA диска, а внутренний - с диаметром ступицы вашего автомобиля. Его единственная задача - идеально отцентровать колесо на ступице в момент установки, до того как вы затянете болты. Как только болты затянуты, кольцо перестает нести нагрузку. Дальше все держится на силе трения между привалочными плоскостями.

Материалы и правила подбора

Кольца делают из двух основных материалов:

• Пластик (термопласт, поликарбонат): Самый популярный и практичный вариант. Такие кольца не прикипают к металлу ступицы или диска, не боятся реагентов и перепадов температур. Их прочности для задачи центровки хватает с головой.

• Алюминий: Служат дольше, но могут окисляться. Поэтому при установке алюминиевых колец контактные поверхности лучше смазать графитовой или медной смазкой, чтобы они не прикипели в будущем.

Подобрать кольцо очень просто: нужно знать всего два размера. Например, у вашего автомобиля ступица 60.1 мм, а у нового диска DIA 72.6 мм. Значит, вам нужно кольцо с параметрами 72.6/60.1.

Важно знать!

Ездить на дисках с DIA больше штатного без центрирующих колец категорически нельзя. И дело тут не в комфорте, а в вашей безопасности. Правильно подобранные кольца полностью решают проблему совместимости и делают езду на таких дисках абсолютно безопасной.

Разболтовка (PCD) - параметр, в котором нельзя ошибаться

Если вылет (ET) и центральное отверстие (DIA) отвечают за то, как колесо сядет в арку и на ступицу, то параметр PCD (Pitch Circle Diameter) это основа основ совместимости. По сути, он определяет, можно ли в принципе прикрутить диск к вашему автомобилю. Ошибка здесь не прощает компромиссов и может привести к аварии.

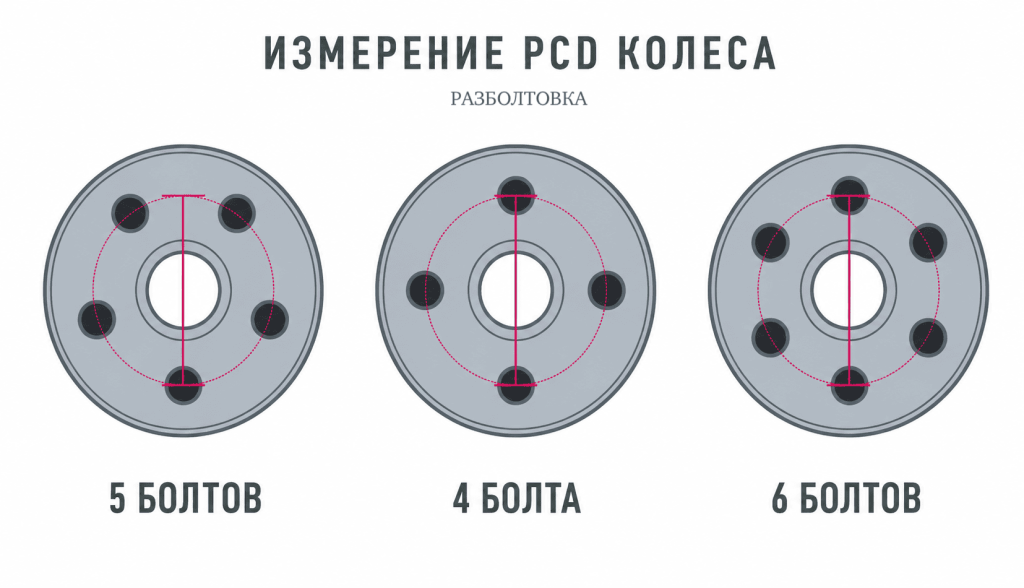

Чтобы понять, как читать маркировку дисков для авто, нужно расшифровать этот код. Он всегда состоит из двух чисел, например, 5x114.3.

• Первое число (5): Количество крепежных отверстий. Тут все просто и понятно.

• Второе число (114.3): Диаметр воображаемой окружности в миллиметрах, на которой находятся центры этих отверстий.

Здесь важна максимальная точность. В штатном подборе параметр PCD должен совпадать с параметром ступицы вашего автомобиля полностью. Если у вашего авто заводской параметр 5x112, то для обычной установки диск должен быть строго 5x112. Любое, даже кажущееся незначительным, отклонение (например, 5x114.3 вместо 5x112) без специальных переходных решений уже выходит за рамки штатной совместимости и требует отдельной инженерной оценки.

Опасная арифметика: почему 5x112 это не 5x114.3

На форумах и в гаражах можно услышать вредный совет: "Разница всего 2.3 мм, на конусных болтах всё притянется". Этот совет - прямой путь к тому, чтобы потерять колесо на ходу. Давайте посмотрим, что происходит на самом деле, когда кто-то пытается поставить диск с нештатной разболтовкой, например, 5x114.3 на ступицу 5x112.

1. Иллюзия посадки: С виду все нормально: вы сможете наживить и даже затянуть все пять болтов. Но на самом деле только один из них (первый, который вы закрутили) сядет в свое конусное гнездо как положено.

2. Скрытое напряжение: Остальные четыре болта будут смещены относительно центров отверстий в диске на 1.15 мм каждый. При затяжке вы силой впрессовываете конус болта в посадочное место, которое для него не подходит. Болт встает под углом, изгибается и создает огромное напряжение в металле. По сути, он начинает работать на излом.

3. Отсутствие плотного контакта: Из-за этого перекоса привалочная плоскость диска никогда не прижмется к ступице равномерно и плотно. Между поверхностями останутся микроскопические зазоры. Вся нагрузка, которую должна была держать сила трения, ложится на эти изогнутые, работающие на пределе болты.

4. Неизбежные последствия:

   • Вибрация: Первый звоночек - вибрация руля и кузова, которую ничем не убрать. Ведь колесо изначально стоит криво, и никакая балансировка тут не поможет.

   • Самооткручивание: От дорожной тряски и постоянных нагрузок изогнутые болты начнут потихоньку откручиваться. Вы будете постоянно их подтягивать, не понимая, в чем дело.

   • Разрушение крепежа: Рано или поздно уставший металл одного из болтов просто лопнет. Нагрузка тут же ляжет на остальные, и они начнут ломаться еще быстрее. Итог печален: все болты срезает, и колесо отрывается от машины прямо на ходу.

Как это выглядит на схеме

Пытаться сэкономить или поставить "почти подходящие" диски с неправильным PCD это прямая игра с собственной безопасностью. Этот параметр должен совпадать с заводским на 100%.

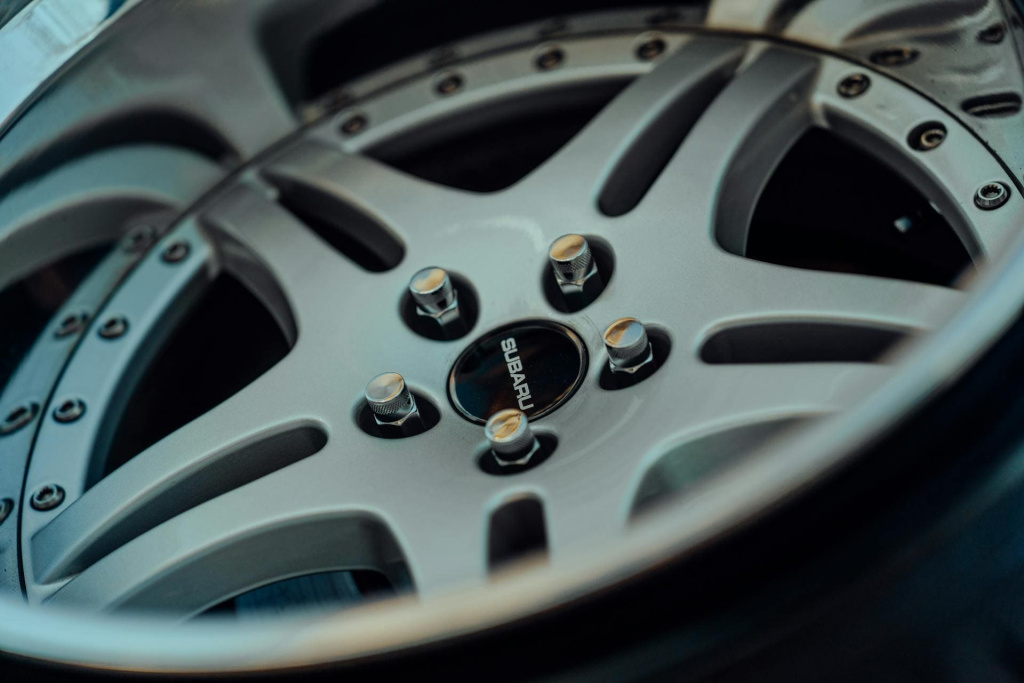

Болты-эксцентрики и адаптеры: инженерный компромисс

Бывает, что нужно поставить диски с очень похожей, но всё-таки другой разболтовкой. Для таких случаев есть специальные решения, но использовать их можно, только если чётко понимать все ограничения.

Болты с плавающим конусом (эксцентрики): Это специальный крепёж. У него конусная или сферическая шайба сделана как отдельная деталь и может немного смещаться относительно оси болта - на 1-1,5 мм. Как раз это и позволяет сгладить небольшую разницу в PCD. Например, такими болтами можно безопасно поставить диски с PCD 5x110 на ступицу 5x112 (разница 2 мм) или 4x98 на ступицу 4x100.

• Когда это допустимо: Только если разница в диаметрах небольшая (до 2-3 мм) и вы используете качественные, сертифицированные болты. И конечно, колесо должно быть правильно отцентровано по DIA - либо диаметр совпадает идеально, либо стоят центровочные кольца.

• Когда это опасно: Пытаться скомпенсировать большую разницу (вроде 5x112 и 5x114.3) или ставить дешёвые безымянные болты - категорически нельзя.

Колёсные адаптеры-переходники: Это толстые проставки, которые прикручиваются к ступице своим комплектом болтов, а уже в самой проставке сделаны отверстия с другой разболтовкой для установки колеса. Например, адаптер может перевести ступицу с 5x112 на 5x120. Но это уже серьёзное изменение конструкции, которое:

• Резко меняет вылет диска (ET), ведь колесо отодвигается наружу на всю толщину адаптера.

• Добавляет ещё один комплект болтов, за которым нужно следить.

Такие решения оправданы в автоспорте или серьёзных тюнинг-проектах, где инженеры всё тщательно просчитывают. А для обычной машины самый надёжный и правильный путь это подбирать диски, у которых PCD на 100% совпадает с заводскими параметрами.

Шпаргалка от производителя: где найти заводские параметры дисков

Прежде чем выбирать новые диски, нужно узнать их заводские параметры - те самые, что рассчитали инженеры именно для вашей модели. Ошибка на этом шаге - гарантия будущих проблем. К счастью, производители оставляют эту информацию в нескольких доступных местах. Вот где её искать:

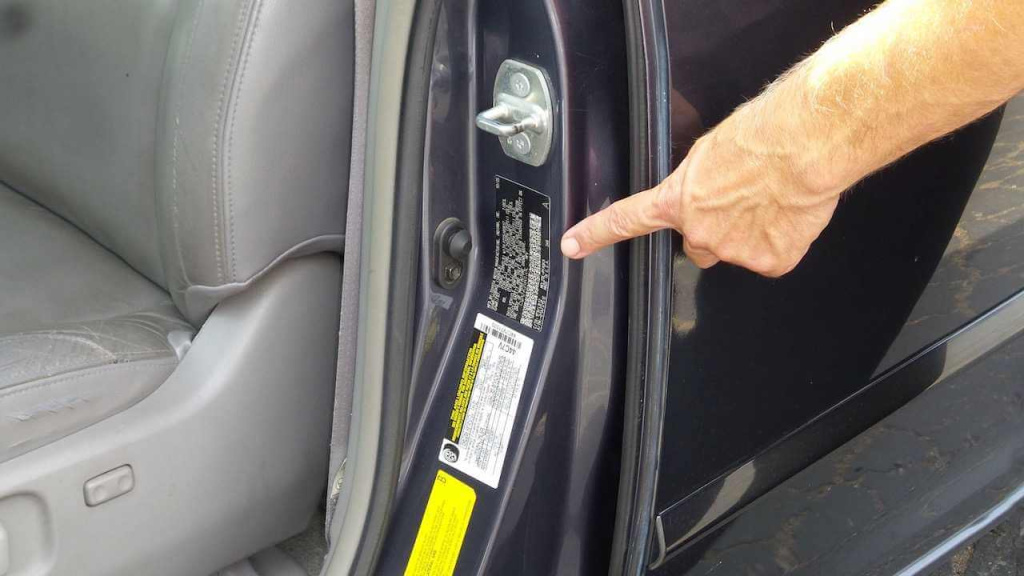

• Информационная табличка в проёме водительской двери. Это самый надёжный и быстрый источник. Откройте водительскую дверь, посмотрите на центральную стойку кузова. Там будет наклейка, где рядом с давлением в шинах обычно пишут и размеры дисков, включая их ширину, диаметр и вылет (ET).

• Руководство по эксплуатации автомобиля. В разделе про колёса и шины всегда есть таблица со всеми заводскими спецификациями. Там найдётся не только ET, но и точные данные по PCD и DIA.

• Крышка лючка бензобака. На некоторых автомобилях (особенно европейских марок) краткая информация о размерах колёс дублируется на внутренней стороне лючка.

• Обращение к официальному дилеру. Если нигде ничего не нашли, всегда можно позвонить в дилерский центр. Назовите им VIN-код машины, и вам дадут исчерпывающую и стопроцентно точную информацию по всем заводским параметрам.

• Специализированные онлайн-каталоги. Есть сайты, которые помогают подобрать диски для авто по параметрам, просто выбрав марку, модель и год выпуска. Их можно использовать для перепроверки, но относитесь к этой информации как к справочной. Приоритет всегда у данных от производителя вашего автомобиля.

Запишите эти три ключевых параметра: ET, DIA и PCD. С этим набором можно уверенно начинать поиск новых дисков.

Пошаговый чек-лист: как проверить совместимость диска за 5 минут

Представьте: вы в магазине или нашли объявление в интернете. Перед вами диски - красивые, и цена устраивает. Как быстро и без ошибок понять, подойдут ли они? Вот простой алгоритм, который займёт не больше пяти минут.

1. Шаг 1. Найдите заводские параметры. Для начала вам понадобятся три главных цифры для вашего авто: разболтовка (PCD), диаметр центрального отверстия (DIA) и вылет (ET).

2. Шаг 2. Найдите маркировку на новом диске. Осмотрите диск с внутренней стороны. Все главные параметры обычно выбиты прямо на спицах или в центральной части. Вы увидите что-то вроде "8.5Jx19 5x120 ET35 DIA72.6". В этой строке есть все, что вам нужно.

3. Шаг 3. Проверка PCD (Разболтовка). Это самый строгий параметр для обычного подбора. Сравните значение PCD на диске (например, 5x120) с заводским для вашего авто. Количество крепежных отверстий и диаметр окружности их расположения должны совпадать полностью. Любые переходные решения вроде эксцентриковых болтов или адаптеров не считаются штатной заменой и требуют отдельной инженерной оценки.

4. Шаг 4. Проверка DIA (Центральное отверстие). Сравните диаметр центрального отверстия диска (например, 72.6 мм) с диаметром ступицы вашего авто.

   • Если DIA диска = DIA ступицы: Отлично! Диск сядет на ступицу плотно, без зазоров.

   • Если DIA диска > DIA ступицы: Тоже вариант, но только с одним условием - нужно обязательно поставить центрирующие (проставочные) кольца. Они как раз уберут эту разницу в диаметрах (в нашем примере - с 72.6 мм до вашего заводского). Без колец ставить такие диски нельзя.

   • Если DIA диска < DIA ступицы: Диск не подойдет. Вы просто не сможете надеть его на ступицу.

5. Шаг 5. Проверка ET (Вылет). Теперь сравните вылет нового диска (например, ET35) с вашем заводским.

   • В идеале эти цифры должны совпадать. Безопасным считается отклонение в пределах ±5 мм от заводского параметра. Если разница больше (скажем, ваш заводской ET45, а на диске ET30), будьте готовы к последствиям: колесо выдвинется наружу на 15 мм. Это серьезно увеличит нагрузку на подвеску, и шина может начать задевать арку.

Коротко о совместимости

PCD: Для обычного подбора — только стопроцентное совпадение; переходные решения не считаются штатной заменой.
DIA: Равен или больше (но только с центрирующими кольцами).
ET: Максимально близко к заводскому (безопасный допуск ±5 мм).

Выбор дисков для автомобиля это всегда поиск баланса между красотой и точным расчетом. Внешний вид задает стиль, но именно параметры ET, DIA и PCD отвечают за безопасность, управляемость и то, как долго проживет подвеска. Любое отклонение от заводских цифр это вмешательство в слаженную систему, которую просчитали инженеры. Неправильный вылет диска ускоряет износ ступичных подшипников, неверная центровка из-за DIA заставляет руль постоянно вибрировать, а ошибка в разболтовке может привести к тому, что колесо просто оторвется на ходу.

Поэтому, когда ищете новый комплект, техническая совместимость должна быть на первом месте. Изучите заводские параметры, внимательно читайте маркировку и не ищите компромиссов там, где на кону стоит ваша безопасность. Ведь по-настоящему хороший диск и выглядит отлично, и работает как единое целое с вашим автомобилем.

Список литературы

• ГОСТ Р 50511-93. Колеса из легких сплавов для пневматических шин. Общие технические условия. - Введ. 1994-01-01. - М.: ИПК Издательство стандартов, 1993. - 18 с.

• Технический регламент Таможенного союза ТР ТС 018/2011 "О безопасности колесных транспортных средств". (Утвержден Решением Комиссии Таможенного союза от 9 декабря 2011 г. № 877).

• Вдовин С.И., Савельев А.А. Влияние вылета колеса на силовые факторы, действующие на детали подвески и рулевого управления автомобиля // Вестник Иркутского государственного технического университета. - 2017. - Т. 21, № 5. - С. 158-167.

• Гришкевич А.И. Автомобили: Теория. Учебник для вузов. - Минск: Вышэйшая школа, 1986. - 208 с.

• European Tyre and Rim Technical Organisation (ETRTO). Standards Manual. - Brussels, Belgium, 2023.
