Прикуриваем автомобиль с обилием электроники: как не сжечь блоки управления за одну попытку

Зимнее утро, промерзший салон и глухой щелчок стартера вместо привычного звука мотора. Знакомая ситуация для всех, кто паркуется на улице в мороз. Первая мысль — поймать соседа на заведенной машине и быстро накинуть провода. Раньше с карбюраторной классикой это работало безотказно. Сегодня такой трюк легко отправит современный автомобиль на эвакуаторе в сервис. Под капотом спрятаны десятки чувствительных контроллеров, связанных в сложную сеть, и любая ошибка оборачивается заменой дорогих деталей. Разбираясь в правилах запуска двигателя при севшем аккумуляторе, автолюбители упускают главное: электроника не прощает грубого вмешательства в цепи питания. Одно неверное движение, и на приборной панели загорится гирлянда ошибок. Если батарея подводит регулярно, безопаснее сразу подобрать новый аккумулятор, чем постоянно искать донора.

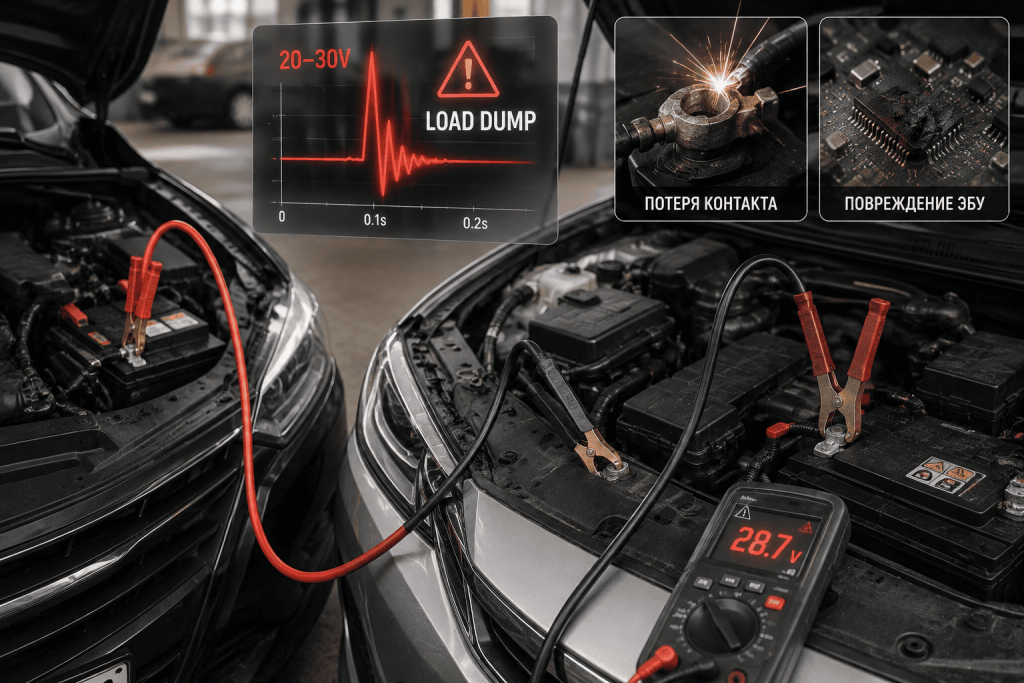

Почему классический метод прикуривания убивает современную электронику

Многие водители по привычке действуют по старому шаблону. Подъехал вплотную, мотор не глушишь, накинул крокодилы на клеммы, крикнул товарищу крутить стартер — готово. Именно после такого сценария чаще всего оказывается, что у одного из участников сгорел ЭБУ при прикуривании.

Чтобы разобраться, можно ли прикуривать современную машину по дедовскому методу, давайте посмотрим на начинку. В девяностых электрика держалась на простых реле и предохранителях. Сейчас любой автомобиль — это вычислительный центр на колесах. Двигатель, коробка передач, системы стабилизации и климат общаются через CAN-шину. Блоки непрерывно обмениваются данными, и их микросхемы требуют стабильного питания без малейших скачков.

Важное правило для авто старше 2020 года выпуска: убедитесь, что перед вами классическая 12-вольтовая сеть. Мягкие гибриды (MHEV) с 48-вольтовой батареей прикуривать стандартными проводами нельзя — для их запуска используются специальные алгоритмы и DC-DC преобразователи. Также электромобили (BEV) нельзя использовать как доноров во включенном состоянии, так как их инверторы не рассчитаны на пусковые токи стартера ДВС.

Посмотрим на физику классического запуска от заведенного мотора:

• Автомобиль-донор работает на холостом ходу. Его генератор выдает штатные 14.2–14.5 вольт.
• Вы подключаете толстые провода для прикуривания. Полностью разряженная батарея машины-реципиента тут же начинает вытягивать огромный ток, сильно просаживая напряжение в общей сети.
• Реле-регулятор донора видит падение вольтажа и заставляет генератор работать на максимуме для компенсации потерь.
• Реципиент включает стартер. Потребление тока на секунду взлетает до экстремальных 300–500 ампер.
• Холодный двигатель запускается, нагрузка от стартера резко пропадает, и в дело вступает генератор заведенной машины.

В эту самую долю секунды может случиться непоправимое. Опасность возникает, если в момент высоких токов контакт на клеммах нарушается (например, слетает зажим или искрит плохой контакт). В этот момент генератор донора, работающий на пределе, на долю секунды теряет связь с батареей-буфером, что и вызывает эффект сброса нагрузки (Load Dump) — выброс напряжения до 20–30 вольт в бортовой сети (пиковое напряжение может достигать и больших значений). Пока аккумулятор надежно подключен, он работает как мощный конденсатор, сглаживая всплески, но малейшая потеря контакта при работающем генераторе приводит к катастрофе.

Старой технике такой удар грозил разве что перегоревшей лампочкой в фаре. Для современных транзисторов и процессоров это смертельный приговор. Электронные блоки выгорают целыми цепями, и починить их почти нереально — приходится менять узел целиком, заново программировать и привязывать иммобилайзер. Диодный мост генератора на машине помощника страдает ничуть не меньше.

Еще одна опасность прячется в месте подключения. Если накинуть минусовой зажим прямо на клемму севшего аккумулятора, проскочит искра. Закипающий при заряде электролит выделяет водород, поэтому риск пожара вполне реален. Плюс ко всему, на минусовом выводе часто стоят датчики интеллектуальной системы контроля заряда (IBS). Прямое подключение к ним собьет калибровку уровня заряда батареи (State of Charge). Поэтому клемма массы всегда цепляется за массивную металлическую деталь двигателя подальше от батареи.

Зная об этих рисках, водители все чаще покупают автономное пусковое устройство. Компактный литиевый бустер вообще исключает донора из цепочки, защищая чужую электронику. Если же под рукой оказались только классические медные кабели, все можно сделать безопасно. Главное условие: двигатель машины-донора должен быть полностью заглушен в момент старта.

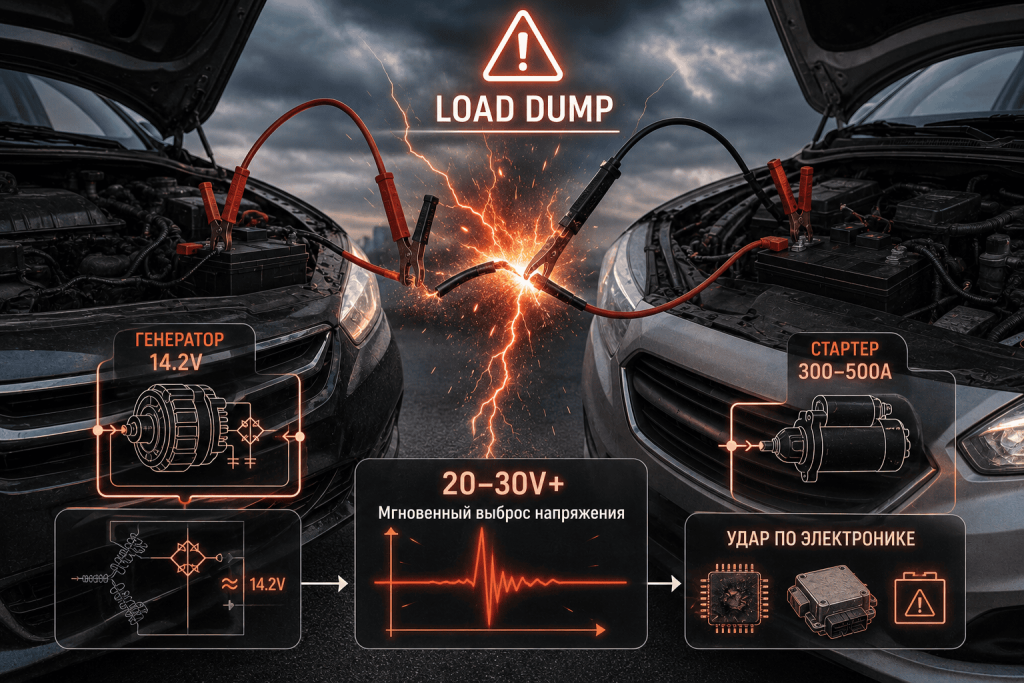

Анатомия электрического удара: почему работающий мотор помощника становится причиной катастрофы

Работающий двигатель помощника — главный виновник поломок. Инженеры называют это эффектом сброса нагрузки (Load Dump). Представьте водопроводную трубу, где вода несется под огромным давлением. Если резко закрыть кран, энергия никуда не денется, и гидроудар разорвет трубы. В электрических цепях происходит то же самое.

Пока вы ищете варианты, как завестись от работающего мотора, стартер замерзшего авто начинает тянуть ток на уровне промышленного сварочного аппарата. Реле-регулятор донора замечает просадку и врубает генератор на 100% для выравнивания баланса. Если в процессе прокрутки стартера или сразу после запуска провода случайно отсоединяются на горячую, цепь резко разрывается. Огромный ток, вырабатываемый генератором донора для компенсации просадки, внезапно теряет потребителя и буфер в виде батареи.

Проблема кроется в физике катушек статора: магнитное поле невозможно выключить по щелчку. Вся эта накопленная энергия бьет обратно в бортовую сеть мощнейшим высоковольтным импульсом, поскольку регулятор напряжения просто не успевает среагировать за миллисекунды. Под раздачу сразу попадает CAN-шина — цифровая нервная система автомобиля.

Разрушение электроники идет по такому сценарию:

• Пробой стабилизаторов питания. Процессоры в блоках управления работают от 3.3 или 5 вольт. При резком скачке напряжения защитные диоды перегреваются и плавятся за микросекунды.
• Цепная реакция по цифровым линиям. Трансиверы, передающие данные, сгорают и замыкают магистраль на плюс. Один пробитый модуль начинает транслировать смертельное напряжение в соседние блоки.
• Сброс ключей. Даже если сами микросхемы уцелели, сильный электромагнитный импульс стирает коды иммобилайзера. Машина просто перестает узнавать родной ключ.

Из-за этого эффекта сброса нагрузки у тысяч водителей вышел из строя блок управления двигателем, а у помощников выбило диодные мосты. Поэтому ответ на вопрос, допустимо ли использовать заведенный автомобиль в качестве донора, всегда отрицательный. Это прямой путь в сервис на дорогой ремонт.

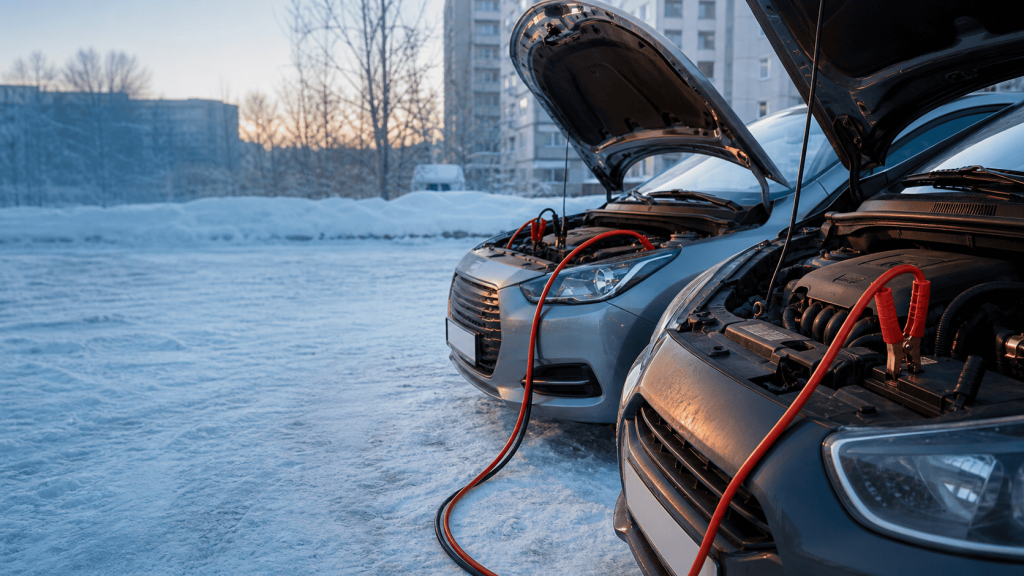

Инструмент спасения или причина пожара: выбираем правильные кабели

Даже если вы выучили теорию и знаете, как правильно прикуривать автомобиль с заглушенным мотором, все зависит от проводов. Большинство ярких наборов из супермаркета откровенно опасны. За толстым слоем пластика, который выглядит надежно, часто прячутся две-три тонкие жилки.

Если попытаться прикурить авто проводами сомнительного качества, сработает закон Ома. Тонкий металл физически не пропустит нужный ток. Энергия уйдет на нагрев самого кабеля, а не на запуск мотора. Напряжение упадет, стартеру не хватит сил прокрутить замерзший двигатель. Токопотребление подскочит в несколько раз, дешевая оплетка начнет плавиться, дымить и оголять контакты.

Нормальные провода должны соответствовать нескольким требованиям:

• Честное сечение. Для легковой бензиновой машины нужна медная жила сечением от 16 квадратных миллиметров (около 4.5–5 мм в диаметре без изоляции). Внедорожникам и дизелям потребуется 25–35 квадратов.
• Материал жил. Ищите чистую медь. Дешевые аналоги делают из омедненного алюминия (маркировка CCA). Он хуже проводит ток, ломается на морозе и быстро перегревается.
• Термостойкая изоляция. Обычный ПВХ дубеет и трескается уже при минус 15 градусах. Выбирайте силикон или TPR-изоляцию (термопластичная резина), они остаются мягкими в любой мороз.
• Конструкция зажимов. Контакты должны быть литыми из латуни или меди, а не штампованными из тонкой стали. Обязательна толстая перемычка между половинками зажима для увеличения площади контакта. Пластик должен закрывать все, кроме рабочих зубьев, чтобы случайно не устроить замыкание о кузов.

Длина кабеля тоже важна. Оптимально брать 3-4 метра. Короткие провода заставят парковаться вплотную, что сложно сделать в заснеженном дворе. А слишком длинные пятиметровые трассы дадут потерю напряжения даже при хорошем сечении.

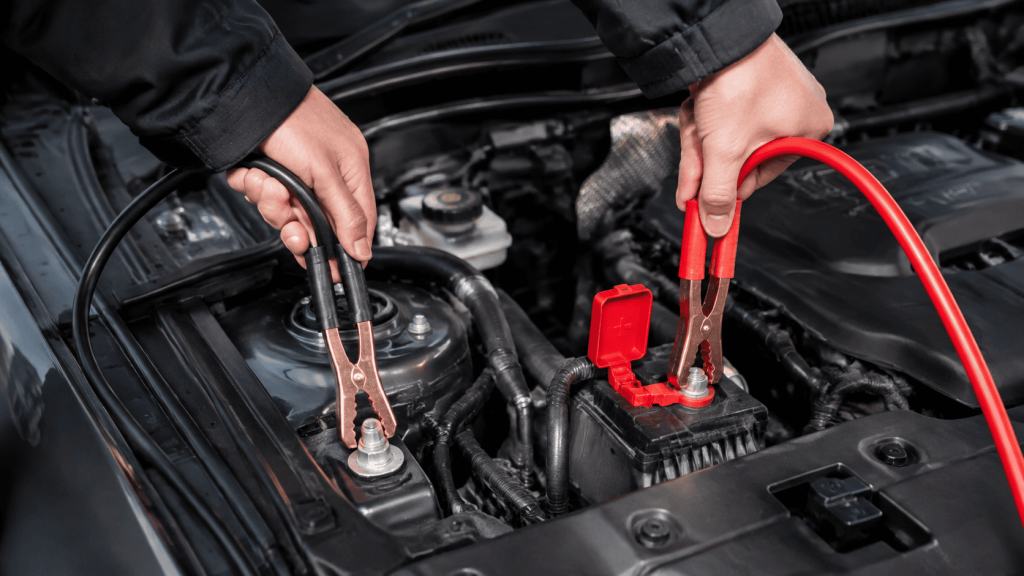

Прятки с источником питания: куда подключать зажимы, если батарея скрыта в недрах кузова

С хорошими проводами на руках остается найти точки подключения. Раньше аккумулятор всегда стоял под капотом на видном месте. Сейчас инженеры борются за каждый сантиметр и распределяют вес по осям. Батареи переезжают в багажник, прячутся под сиденья или в ниши крыльев.

Владельцы современных авто часто совершают ошибку: на морозе начинают разбирать обшивку багажника или снимать кресла, чтобы добраться до клемм. Делать этого не нужно. Производители учитывают климат и выводят специальные пусковые терминалы под капот.

Под капотом нужно найти две точки:

• Плюсовой терминал. Обычно он закрыт красной пластиковой крышкой с плюсом. Иногда крышка черная, но маркировка есть всегда. Это прямой защищенный канал к спрятанной батарее.
• Минусовой терминал (масса). Массивный металлический штырь, часто шестигранный, вкрученный в лонжерон, стакан амортизатора или блок цилиндров. Его никогда не красят ради хорошего контакта.

Часто возникает вопрос, безопасно ли подавать питание, цепляя черный провод прямо на минус аккумулятора, если он стоит под капотом. Ответ однозначный — нет. На минусовом выводе большинства свежих моделей висит интеллектуальный датчик (IBS). Он непрерывно измеряет токи, температуру и напряжение.

Датчик отправляет данные в CAN-шину, и процессор решает, как заряжать батарею. Если подключить массу в обход датчика, прямо на клемму, система не заметит поступления энергии. После запуска машина будет считать аккумулятор полностью разряженным. Электроника начнет экономить энергию: отключит печку, обогрев руля, магнитолу и даже переведет коробку передач в аварийный режим.

Если заводской штырь массы найти не удалось, цепляйте зажим за любую массивную неокрашенную деталь двигателя. Подойдет проушина для подъема мотора или толстый кронштейн. Категорически нельзя цепляться за топливные трубки, магистрали кондиционера или подвижные детали.

Строгий протокол запуска: пошаговый и 100% безопасный алгоритм

Правильная последовательность действий спасет от поездки к дилеру на эвакуаторе. Чтобы не оказаться среди тех, у кого сгорел электронный блок управления, разделите процесс на два этапа: перекачку энергии и сам старт. Грамотный подход исключает одновременную работу двух генераторов.

Вот алгоритм, объясняющий, как правильно прикуривать автомобиль без риска для электроники:

1. Позиционирование. Поставьте машины так, чтобы проводов хватало без натяжки. Кузова не должны касаться друг друга, иначе возникнут блуждающие токи.
2. Полное обесточивание. Выключите зажигание на обеих машинах, вытащите ключи. Отключите фары, климат, подогревы и музыку. Обязательно выключите автоматический режим дворников, чтобы они не порвали резинки об лед при подаче питания.
3. Подключение плюса. Возьмите красный кабель. Один зажим накиньте на плюсовой терминал севшей машины. Второй — на плюс заряженной батареи.
4. Подключение массы. Возьмите черный кабель. Один конец закрепите на минусе заряженной батареи. Второй — на штырь массы или блок цилиндров замерзшей машины. Здесь может проскочить искра, поэтому контакт должен быть подальше от аккумулятора.
5. Фаза зарядки. Заведите машину помощника. Дайте ей поработать на 1500-2000 оборотах минут 10–15. Это обязательный шаг, если вы решили прикурить авто проводами. Замерзшая батарея не отдаст нужный ток сразу. Ей нужно время набрать поверхностный заряд и согреть электролит.
6. Изоляция цепи. Спустя 15 минут полностью заглушите мотор помогающей машины и выключите зажигание. Теперь работает только ее аккумулятор в роли буфера. Генератор отключен, скачок напряжения невозможен.
7. Пробный запуск. Пробуйте завести замерзшую машину. Крутите стартер 5-7 секунд. Если мотор завелся — отлично. Если стартер крутит бодро, но вспышек нет, дело не в электричестве (замерзло топливо или залиты свечи). Если стартер еле тянет, подождите минуту, снова заведите донора и повторите зарядку.
8. Отключение. После успешного старта не глушите мотор. Снимайте провода в обратном порядке: сначала черный с блока цилиндров, потом черный с батареи помощника. Затем красный с помощника и красный с заведенной машины.

Этот метод показывает, как оживить аккумулятор по законам физики. Электроника гарантированно не получит высоковольтного удара. Вы берете энергию чужой батареи, но исключаете конфликт генераторов.

Знание алгоритма спасает не всегда: во дворе может не оказаться соседей, а проводов не хватит по длине. Здесь выручают автономные пусковые станции (бустеры). Многие сомневаются, способна ли коробочка размером с книгу провернуть замерзший мотор, и безопасно ли это для бортовой сети.

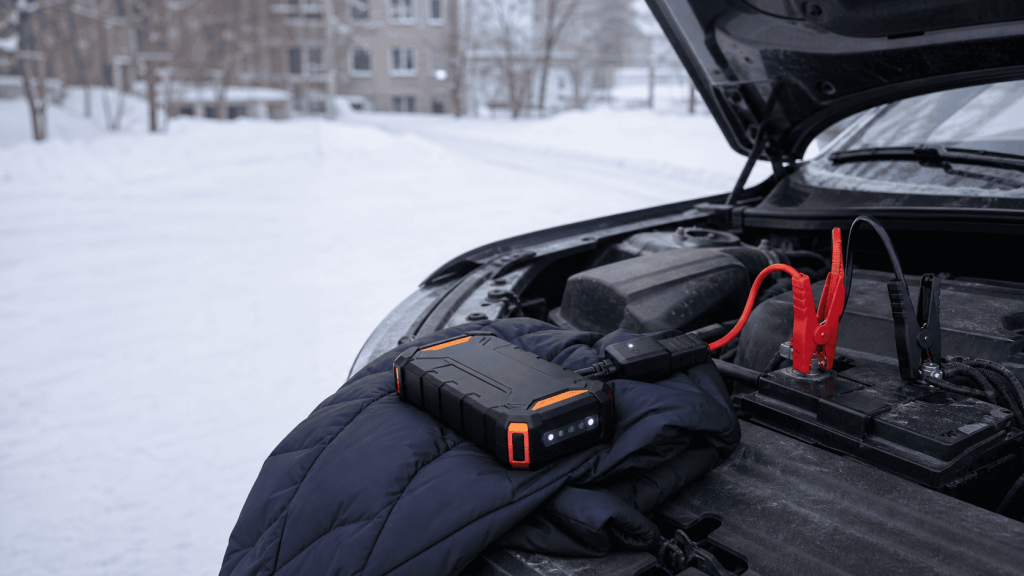

Альтернатива медным кабелям: специфика работы с портативными батареями зимой

Для сохранности электроники портативная станция — идеальный вариант. Здесь нет стороннего генератора, конфликта систем зарядки не произойдет. Устройство работает как изолированный буфер. Умный блок на проводах бустера (смарт-реле) защищает от переполюсовки и короткого замыкания, а напряжение литиевой сборки (обычно до 16.8 В для 4S LiPo) безопасно переваривается автомобильной электроникой при кратковременном запуске. Вся цифровая архитектура и CAN-шина надежно защищены от скачков благодаря отсутствию инерционных катушек генератора.

Когда на форумах спорят, безопасно ли использовать современные авто в паре с бустером, автоэлектрики дают зеленый свет. Шанс того, что сгорит ЭБУ при прикуривании от автономной станции, стремится к нулю. Компактная батарея выдает токи в 400–800 ампер благодаря химии ячеек. Емкость у них небольшая, зато они отдают весь заряд мгновенно.

Но зимой есть свои нюансы:

• Температурная зависимость. Литий теряет токоотдачу на морозе. Забытый на ночь в багажнике бустер утром превратится в бесполезный кусок пластика. Храните его в тепле и подключайте прямо перед стартом.
• Умная защита. Хорошие аппараты оснащены смарт-блоком на плюсовом проводе. Он проверяет полярность и сопротивление цепи, не пуская ток при коротком замыкании.
• Блокировка обратного тока. Как только мотор оживает, штатный генератор начинает выдавать энергию. Смарт-блок сразу разрывает цепь, чтобы заряд не пошел обратно в литиевые ячейки и не вызвал их вздутие.

Даже с умной электроникой отключать бустер нужно быстро. Снимайте зажимы в течение 10–15 секунд после запуска, начиная с минуса.

Базовые принципы безопасного запуска в условиях низких температур

Зимний пуск двигателя давно перестал быть простой механической задачей. Теперь это взаимодействие двух компьютерных сетей. Решив соединить батареи кабелями, помните главное правило: передача энергии происходит только при выключенном зажигании машины-донора.

Суть того, как безопасно запустить двигатель от внешнего источника, сводится к трем правилам. Первое — используйте провода из чистой меди с мягкой на морозе изоляцией. Второе — крепите минусовой зажим на массивную деталь мотора, в обход датчиков на батарее. Третье — перед тем как накинуть клеммы, выключите всю электрику в салоне, но убедитесь, что смарт-ключ находится в салоне автомобиля на штатном месте или в зоне уверенного приема антенны иммобилайзера, иначе электроника заблокирует старт с ошибкой "Key not detected". Эти простые действия уберегут процессоры от выгорания и сохранят электронику в рабочем состоянии.

Список литературы

• ГОСТ 33991-2016. Электрооборудование автомобильных транспортных средств. Электромагнитная совместимость. Помехи в цепях питания. Требования и методы испытаний. — Введен 2017-04-01. — Москва : Стандартинформ, 2017. — 39 с.
• ISO 16750-2:2012. Road vehicles — Environmental conditions and testing for electrical and electronic equipment — Part 2: Electrical loads. — Geneva : International Organization for Standardization, 2012. (Особое внимание разделу 4.3: Overvoltage / Jump start).
• Robert Bosch GmbH. Bosch Automotive Electrics and Automotive Electronics: Systems and Components, Networking and Hybrid Drive. — 6th ed. — Springer Vieweg, 2014. — 531 p. — ISBN 978-3-658-01783-5.
• Соснин, Д. А. Автотроника. Электрооборудование и системы автоматического управления автомобилей : учебное пособие / Д. А. Соснин. — Москва : СОЛОН-Р, 2001. — 240 с. — ISBN 5-93455-071-2.
