Проставки для увеличения вылета диска: улучшение устойчивости или приговор ступичным подшипникам

Ставите колеса с неродными параметрами — готовьтесь корректировать геометрию ходовой. Часто бывает так: покупаете красивые диски, а они прячутся глубоко в арках или трут подкрылок при повороте руля. Тут и приходится разбираться, зачем нужны проставки на колеса и как подружить их с заводской конструкцией.

Фанатам стенса и трековых гонок без этих алюминиевых деталей не обойтись — это база для любого тюнинга подвески. А вот механики на СТО часто винят их в убитых подшипниках. Давайте смотреть на вещи глазами инженера: сдвиг базового вылета запускает цепную реакцию. Меняется управляемость, распределение массы и срок службы деталей.

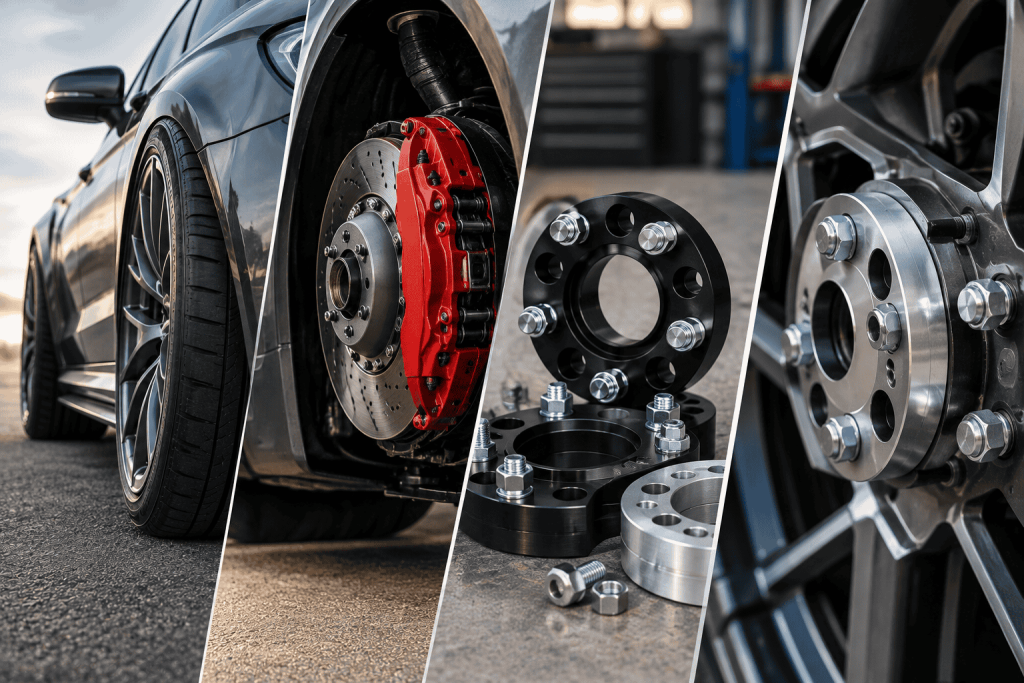

Решение практических и визуальных задач: почему заводских параметров часто не хватает

Дополнительные дистанционные элементы ставят ради красоты или по технической нужде. Заводские инженеры настраивают геометрию под усредненные стандарты безопасности, и эти рамки часто мешают сделать машину индивидуальной.

Эстетика и борьба с утопленными колесами

Самый частый сценарий — желание выставить кромку шины вровень с крылом. Заводские литые диски обычно имеют большой положительный вылет (ET), поэтому колесо теряется в арке, а машина кажется узкой. Изменение вылета диска проставками физически выдвигает колесо наружу и расширяет колею.

Широкая база дает агрессивный вид, но без изменения жесткости пружин увеличивает рычаг воздействия на подвеску, поэтому субъективно машина начинает крениться (валкость) сильнее. Плата за этот эффект — изменение заводского плеча обката. Поэтому толщину детали нужно рассчитывать до миллиметра.

Пространство для многопоршневых тормозных систем

При серьезном тюнинге тормозов на машину ставят суппорты на 4 или 6 поршней. Они огромные. Возникает конфликт: новый массивный суппорт упирается в спицы колесного диска.

Здесь металлическая пластина работает как вынужденный спейсер. Она отодвигает спицы от суппорта на спасительные 5–15 миллиметров. Появляется рабочий зазор, и металл не трется при нагреве.

Адаптация нестандартной сверловки (PCD) и диаметра ЦО

На вторичном рынке полно крутой ковки, но крепежные отверстия редко совпадают со штатными. Напрямую прикрутить японские диски 5x114.3 на европейскую ступицу 5x112 не выйдет. Проблему решают сложные переходники: они корректируют вылет, компенсируют разницу в центральном отверстии и меняют разболтовку.

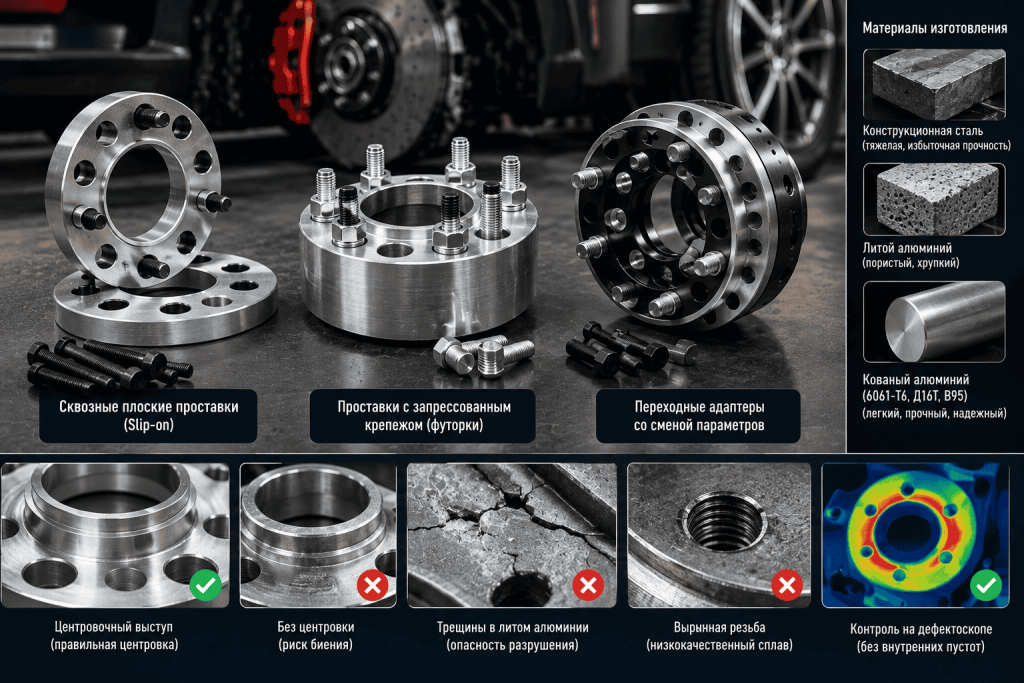

Инженерный подход к выбору: от простых пластин до сложных адаптеров

Безопасность и влияние проставок на подвеску зависят от конструкции. Деталь для корректировки зазора на 5 мм в корне отличается от узла, который расширяет колею на 30 мм.

Сквозные плоские проставки (Slip-on)

Самый простой формат — цельнометаллический блин с отверстиями. Он надевается на ступицу, а колесо притягивается насквозь. Толщина таких элементов варьируется от 3 до 10 мм. Здесь действует жесткое правило: заводских болтов для надежной фиксации не хватит. Для безопасного крепления резьба должна заходить в ступицу на глубину не менее диаметра самого болта. Для стандарта М14х1.5 это минимум 14 мм, что равно 9.5-10 полным оборотам ключа. Придется покупать удлиненные болты с классом прочности от 10.9.

Главная проблема сквозных моделей толще 7 мм — потеря центровки. Тело пластины перекрывает штатный направляющий буртик. Колесо держится только на болтах, и после 80 км/ч начинается радиальное биение. Чтобы избежать вибраций, качественные изделия делают с собственным центровочным выступом, а при разных диаметрах ставят центровочные кольца.

Проставки с запрессованным крепежом (Футорки)

Нужны, когда диск требуется выдвинуть на 15–50 мм. Здесь работает двойная фиксация. Сначала деталь прикручивается к ступице укороченными болтами. А уже в саму пластину запрессованы стальные шпильки или нарезана резьба, куда крепится колесо.

Устанавливая такие проставки на ступицу, механик получает сверхпрочное соединение. Однако с толстыми футорками сразу вылезают все минусы проставок для дисков: рычаг силы становится огромным. Центр массы смещается, нагрузка на ступицу и подшипник кратно возрастает, а их ресурс падает.

Переходные адаптеры со сменой параметров

Похожи на футорки, но крепежные отверстия и шпильки разнесены по разным окружностям (PCD). Деталь сложная в производстве, требует точных расчетов, чтобы металл между отверстиями не потерял жесткость.

Требования к материалам изготовления

Дистанционный элемент пополняет неподрессоренные массы и напрямую передает крутящий момент от привода к колесу. Выбор сплава решает всё:

• Конструкционная сталь. Слишком прочная и невыносимо тяжелая. Лишний вес убивает динамику разгона и заставляет амортизаторы работать на пределе.
• Дешевый литой алюминий. Пористый и хрупкий. От постоянных ударов на дороге в литье появляются микротрещины, деталь может развалиться прямо на ходу.
• Кованый алюминий (сплавы 6061-T6, Д16Т, В95). Единственный рабочий вариант. Детали точат на ЧПУ-станках из спрессованной заготовки. Получается легкий элемент с идеальной геометрией, а его прочность на разрыв сопоставима со сталью.

Дешевые сплавы не только хрупкие, они не держат перепады температур. Тормоза генерируют массу тепла, оно передается на соседние детали. Литой металл сомнительного качества нагревается от суппортов, затем резко остывает в луже — начинается усталостная деформация. Если дистанционные элементы сделаны из низкосортного сырья, резьба вытягивается или слизывается уже на второй сезонной переобувке.

При экстренном торможении или жестком ударе в яму пористое литье покрывается радиальными трещинами. Итог закономерен: крепеж срезает, колесо отрывается на ходу. Экономия на авиационном алюминии обнуляет весь тюнинг подвески и превращает настройку зазоров в угрозу на дороге. Нормальные детали всегда проверяют на дефектоскопе, чтобы внутри металла не было скрытых пустот.

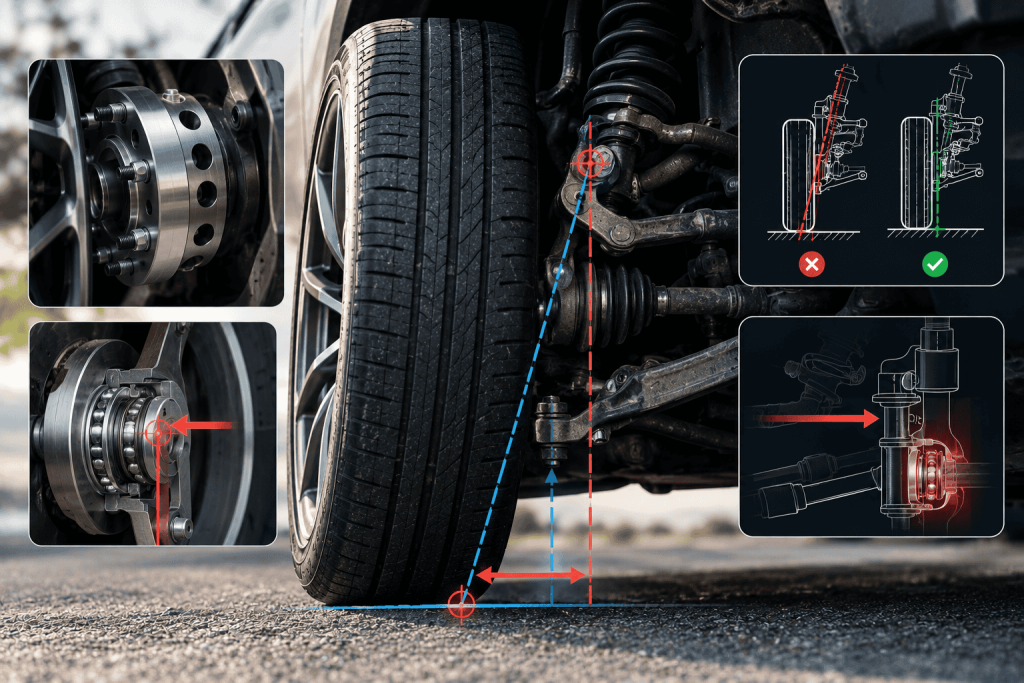

Смещение векторов нагрузки и геометрия рулевого управления

Заводская ходовая — это сбалансированная математическая модель. Углы установки колес, жесткость сайлентблоков и работа амортизаторов рассчитаны под конкретный центр массы колеса. Изменение вылета диска проставками сдвигает эту виртуальную ось наружу. Шасси начинает работать под незапланированными углами, меняя физику движения и обратную связь на руле.

Разрушение расчетного плеча обката

При расширении базы сразу страдает плечо обката. Представьте прямую линию, проходящую через оси поворота колеса (шаровые опоры или стойку Макферсон) до самого асфальта. Расстояние от этой точки до центра пятна контакта шины — это и есть плечо обката.

На гражданских машинах его делают нулевым или слегка отрицательным ради самостабилизации. Если наехать на кочку или пробить колесо, руль будет стремиться в прямое положение. Адаптеры толще 15–20 мм делают плечо обката положительным. На дороге это дает неприятные эффекты:

• Чувствительность к колее: руль агрессивно вырывается из рук на продольных неровностях, приходится постоянно ловить траекторию.
• Нестабильность при торможении: если под правым и левым колесом разное покрытие (лужа и сухой асфальт), машину резко бросает в сторону лучшего зацепа.
• Силовое подруливание: на мощном переднем приводе при разгоне колеса пытаются разъехаться наружу, перегружая рулевую рейку и усилитель.

Архимедов рычаг и перераспределение массы

Разбираясь, зачем нужны проставки на колеса под большие суппорты, водители часто забывают о ресурсе деталей. Физику не обмануть: отодвигая точку опоры от ступицы, вы удлиняете рычаг. Масса машины вместе с энергией от ударов об ямы давит на подшипник уже не по центру, а с сильным перекосом.

Представьте, что несете тяжелую гирю: прижать ее к груди легко, а держать на вытянутой руке — тяжело. Нагрузка на ступичный подшипник растет по экспоненте. Сдвиг плоскости вращения на 25–30 миллиметров легко сокращает жизнь подшипника в 2-3 раза (до 40–50 тысяч километров).

Прямое влияние проставок на подвеску бьет не только по ступицы. Новый вектор силы скручивает сайлентблоки под экстремальными углами. Шаровые и рулевые наконечники принимают на себя лишний изгибающий момент. Меняется и передача усилий на пружины: выдвинутому колесу проще сжимать подвеску длинным рычагом. Машина кажется мягче, но амортизаторы быстрее выбирают ход сжатия и чаще пробиваются на ямах.

Изучая минусы проставок для дисков, которые всплывают именно на дороге, а не на стенде сход-развала, инженеры видят четкую картину. Металлический спейсер полностью меняет кинематику ходовой. Точный расчет помогает решить проблемы с компоновкой, но важно помнить о запасе прочности родных деталей.

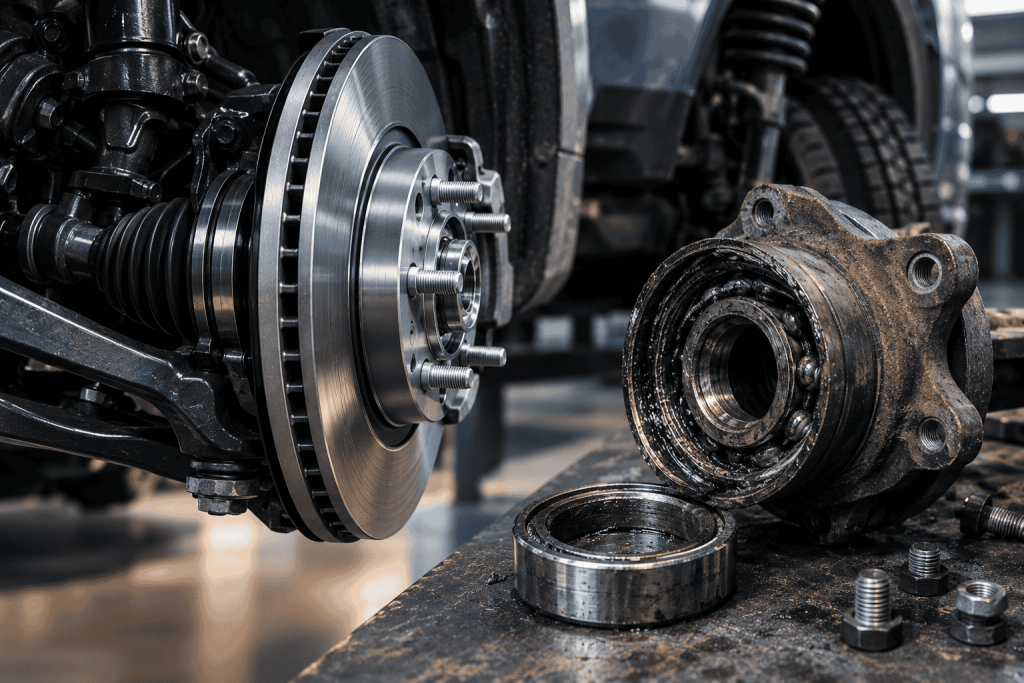

Ресурс подвески: реальный приговор ступичным подшипникам или преувеличенный страх?

Разговоры о ресурсе лучше перевести в цифры. Механики любят пугать, что любые дистанционные элементы моментально убивают ходовую. В реальности влияние проставок на подвеску пропорционально: чем толще деталь, тем быстрее устает металл в соседних узлах.

Ступичный подшипник рассчитан под конкретный вектор массы. Тонкие пластины на 3–5 мм смещают этот вектор в пределах заводской погрешности, и срок службы узла почти не меняется. Картина становится другой, когда в ход идут толстые проставки на ступицу от 20 мм.

Из-за перекоса роликов внутри обоймы износ ускоряется. Но называть это приговором неправильно — это прогнозируемое снижение ресурса. Заводской подшипник ходит 100–120 тысяч километров. Расширите базу на 25–30 мм — пробег упадет до 40–50 тысяч. Для тюнинг-проекта это адекватная плата за стиль и мощные тормоза.

На скорость износа влияют и другие факторы:

• Масса колеса. Тяжелая литая реплика и массивный адаптер увеличивают неподрессоренную массу. Инерция этого тяжелого узла при вертикальных ударах о неровности асфальта, умноженная на увеличенный рычаг, мгновенно разбивает обойму подшипника.
• Профиль шины. Низкий профиль жестко транслирует удары от асфальта в ступицу. Увеличенный рычаг многократно усиливает эту волну.
• Температура. Выдвинутый наружу диск нарушает обдув тормозов. Лишнее тепло идет на ступицу и выжигает заводскую смазку в подшипнике.

Развенчиваем иллюзии об улучшении рулежки и стабильности на дороге

Многие водители объясняют то, зачем нужны проставки на колеса, желанием превратить машину в гоночный карт. Кажется логичным: шире база — меньше шансов перевернуться. На деле изменение вылета диска проставками без настройки шасси дает обратный результат.

Расширенная база дает геометрическую устойчивость, но колесо получает мощный рычаг давления на пружину. Подвеска прожимается легче и глубже. Ждете жесткости, а получаете раскачку и валкость. Компенсировать это можно только жесткими стабилизаторами и усиленными пружинами.

С точностью рулежки тоже возникают проблемы:

• Сверхположительное плечо обката при вывороте. Проставки отдаляют пятно контакта от оси поворота. Из-за этого колесо при повороте руля на месте не крутится вокруг своего центра, а протаскивается по асфальту по широкой дуге, поэтому шины начинают сопротивляться качению и визжат даже на парковке.
• Силовое подруливание (Torque Steer). На мощном переднем приводе полуоси часто разной длины. Увеличенный вылет усиливает разницу в крутящем моменте: руль жестко тянет в сторону короткой полуоси.
• Динамическое изменение схождения. Возросшие рычаги сильнее деформируют сайлентблоки при разгоне и торможении. Идеально выставленные на стенде углы на ходу постоянно меняются, делая машину нервной на скорости.

Разбирая минусы проставок для дисков, инженеры сходятся в одном: расширение базы без пересчета кинематики дает красивый вид, но убивает обратную связь. Машина стабильно едет по идеальной прямой за счет широкой опоры. Но в поворотах, на кочках или при резком маневре заводские настройки всегда безопаснее.

Безопасная толщина проставки и риск навсегда потерять колесо на трассе

У безопасной установки дистанционных элементов есть строгий физический предел. Граница проходит там, где заканчивается длина заводского крепежа и металл начинает работать на срез. Если забыть про негативное воздействие спейсеров на ходовую часть, на первый план выходит надежность самого соединения.

Устанавливая сквозные проставки на ступицу толще 5 мм на старые болты, вы критически сокращаете площадь контакта резьбы. Для безопасного крепления резьба должна заходить в ступицу на глубину не менее диаметра самого болта. Для стандарта М14х1.5 это минимум 14 мм, что равно 9.5-10 полным оборотам ключа. Слабый захват в затяжном повороте заканчивается вырыванием витков из ступицы. Колесо просто отваливается на скорости.

У массивных футорок своя проблема — плоскости могут прилегать неплотно. Если заводские шпильки торчат из адаптера, а в диске нет углублений под них, колесо встает с микроперекосом. На ходу металл быстро устает. Оценивая недостатки колесных адаптеров, запомните правило: внезапная вибрация на руле после установки спейсеров — это повод немедленно остановиться, а не грешить на балансировку. Крепеж начал ослабевать.

В эпоху электромобилей (EV) установка проставок требует двойного внимания. Мгновенный крутящий момент в сочетании с весом батарейных машин (от 2.5 тонн) создает колоссальные нагрузки на срез шпилек. Кроме того, выступающие за арки колеса нарушают аэродинамику, что гарантированно снизит запас хода электрокара на трассе на 5-10%.

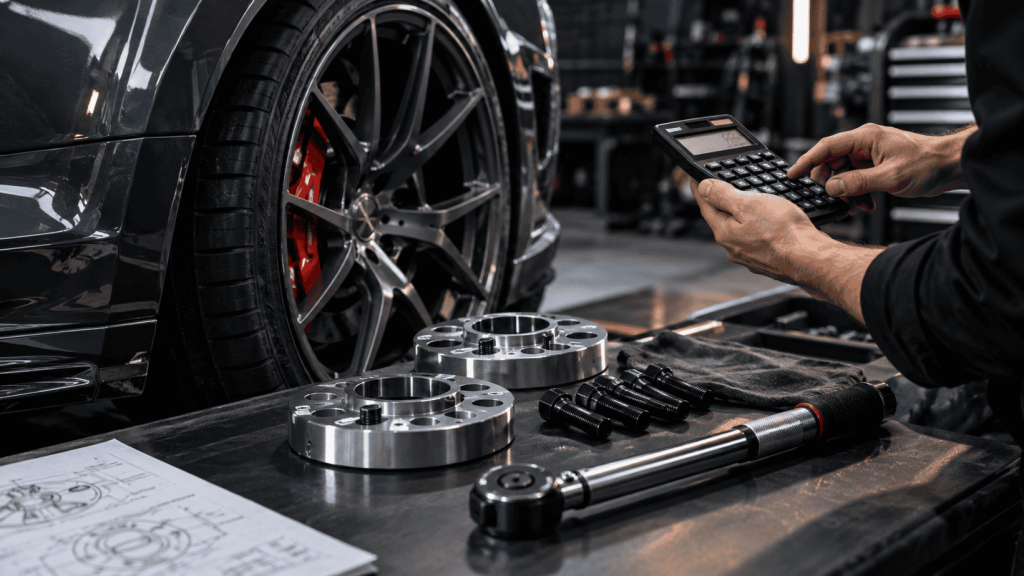

Как совместить агрессивную эстетику и законы физики

Решение о доработке ходовой нужно принимать с калькулятором в руках. С точки зрения инженерии, ответ на вопрос о том, для чего устанавливают спейсеры, звучит просто: ради точечной корректировки зазоров под большие суппорты или адаптации разболтовки с минимальным отклонением от заводской оси.

Радикальная корректировка вылета колеса спейсерами ради красоты требует полной перенастройки шасси. Невозможно сдвинуть пятно контакта на 25–30 миллиметров и сохранить стабильное торможение. Придется ставить жесткие пружины, менять углы установки колес и чаще проверять ступичные подшипники.

Безопасное расширение колесной базы требует соблюдения строгих правил:

• Покупайте только фрезерованные детали из авиационного алюминия с центровочным выступом.
• Используйте динамометрический ключ. Перетянуть болты так же опасно, как и недотянуть — металл начинает течь.
• Следите за чистотой привалочных плоскостей. Ржавчина мешает плотному прилеганию детали.

С таким подходом модернизация не навредит безопасности, а узлы сохранят заводской запас прочности даже в экстремальных ситуациях.

Список литературы

• Технический регламент Таможенного союза ТР ТС 018/2011 «О безопасности колесных транспортных средств» (утв. Решением Комиссии Таможенного союза от 09.12.2011 № 877). (Регламентирует требования к безопасности при внесении изменений в конструкцию транспортного средства, включая изменение ширины колеи и установку нештатных элементов подвески).
• ГОСТ 33211-2014. Межгосударственный стандарт. Колеса транспортных средств. Технические требования и методы испытаний (введен в действие Приказом Росстандарта от 20.05.2015 № 381-ст). — М.: Стандартинформ, 2015. (Содержит нормативные требования к параметрам колес, включая вылет, и методики испытаний на усталостную прочность при изгибе с вращением).
• Раймпель, Й. Шасси автомобиля: Элементы подвески / Й. Раймпель ; пер. с нем. А. Л. Карпухина. — М.: Машиностроение, 1987. — 288 с. (Фундаментальное научное издание, подробно описывающее влияние изменения вылета диска на плечо обкатки, кинематику рулевого управления и радиально-упорные нагрузки на подшипники ступицы).
• Gillespie, T. D. Fundamentals of Vehicle Dynamics. — Warrendale, PA: SAE International, 1992. — 519 p. — ISBN 978-1560911999. (Базовый труд Общества автомобильных инженеров (SAE), содержащий физико-математические расчеты влияния ширины колеи на поперечную устойчивость автомобиля и перераспределение веса при прохождении поворотов).
