Зарядка необслуживаемого аккумулятора: кипение электролита, газоотвод и правильные алгоритмы ЗУ

Современные автомобильные аккумуляторы выглядят как запаянный монолитный блок из ударопрочного пластика. Привычные пробки банок, которые раньше легко выкручивались для доливки дистиллированной воды, здесь отсутствуют. Из-за этого подход к обслуживанию полностью меняется: прямого доступа к электролиту больше нет. Поэтому зарядка необслуживаемой АКБ в домашних условиях или в гараже требует понимания внутренних химических процессов. Иначе попытка зарядить батарею перед зимними морозами закончится вздутым корпусом или безвозвратной потерей стартерных характеристик.

Подключать к таким аккумуляторам старые ручные приборы критически опасно. Для безопасного восстановления ресурса нужно современное автоматическое зарядное устройство. Оно само контролирует алгоритм подачи тока и меняет параметры по мере набора емкости.

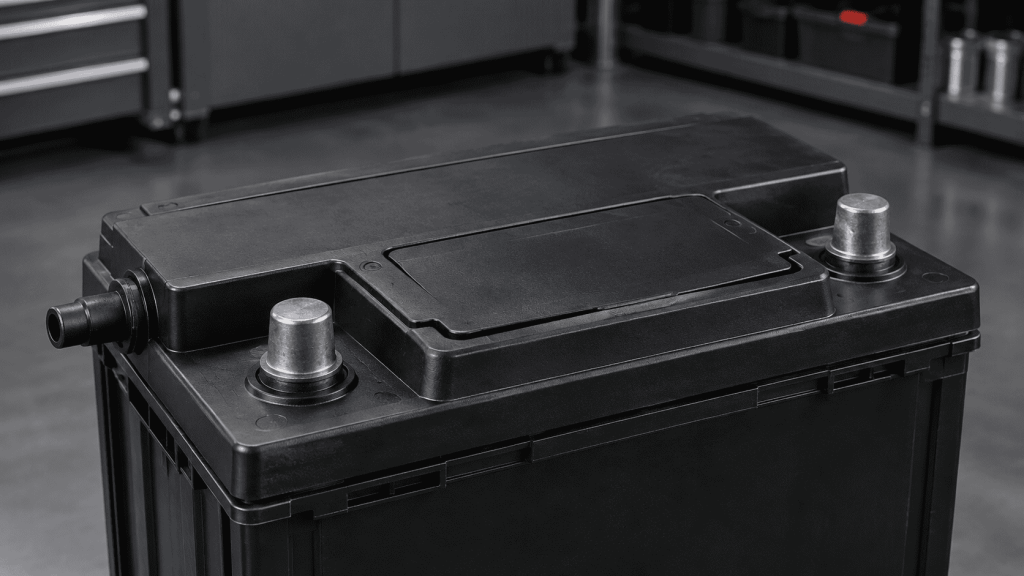

Устройство необслуживаемого корпуса: лабиринтная крышка и газоотвод

Отсутствие откручивающихся пробок не значит, что внутри герметичного блока ничего не происходит. Главный инженерный узел современной батареи скрыт под верхней крышкой — это двойная лабиринтная система улавливания паров. Она решает основную проблему свинцово-кислотных элементов: потерю воды во время работы.

Когда генератор питает батарею или идет зарядка Ca/Ca аккумулятора от сети, электролит неизбежно нагревается. При нагреве вода испаряется в виде пара, а при достижении порогового напряжения начинается электролиз — химический распад воды на взрывоопасные водород и кислород. В классических батареях этот газ просто выходил наружу, и приходилось регулярно доливать дистиллят. Лабиринтная крышка действует по другому принципу:

• Конденсация: Пары электролита поднимаются и попадают в сложную систему каналов (лабиринтов).
• Охлаждение: Проходя по узким каналам пластиковой крышки, газ остывает и снова становится жидкостью.
• Рециркуляция: Капли воды стекают обратно в банки по специальным уклонам, поддерживая нужный уровень электролита.

Система конденсации хорошо работает только вместе с правильным химическим составом свинцовых пластин. Большинство современных необслуживаемых батарей делают по технологии Ca/Ca. Добавление кальция в свинцовую решетку сильно снижает риск выкипания и сводит к минимуму саморазряд. Поэтому напряжение зарядки кальциевой батареи рассчитывается с учетом ее низкого расхода воды.

Но у системы улавливания паров есть предел пропускной способности. Если подать избыточный ток и кипит необслуживаемый аккумулятор слишком интенсивно, лабиринт физически не успеет сконденсировать весь газ. Внутри начнет расти давление.

Чтобы корпус не разорвало, по бокам крышки сделаны предохранительные газоотводные каналы. В них стоят пламегасители (микропористые фильтры). Они выпускают излишки газа наружу и блокируют случайные искры. Газ, вышедший через эти клапаны, — это безвозвратно потерянная вода, долить которую уже не получится. Батарея начнет сохнуть, пластины покроются сульфатом, а пусковой ток упадет.

Классический стеклянный ареометр здесь применить невозможно, поэтому производители часто встраивают в верхнюю крышку глазок АКБ. Это простая механическая колба с поплавком-шариком. При нормальной плотности электролита (выше 1.25 г/см³) зеленый шарик всплывает, и его видно через призму. Если шарик тонет, глазок становится черным (требуется зарядка). Если же индикатор заряда становится белым или прозрачным, это сигнал о критическом падении уровня электролита — заряжать такую батарею без доливки дистиллята крайне опасно. Перед тем как заряжать необслуживаемый аккумулятор, нужно учесть одну деталь: глазок показывает состояние только одной конкретной банки из шести. Остальные пять ячеек могут иметь совершенно другую плотность, так что ориентироваться только на цвет индикатора нельзя.

Доверяя такому показателю, многие автовладельцы совершают ошибку. Видя темный индикатор, они подключают к герметичному корпусу старое трансформаторное устройство и пытаются взбодрить систему высоким током. Для современных аккумуляторов такой подход губителен.

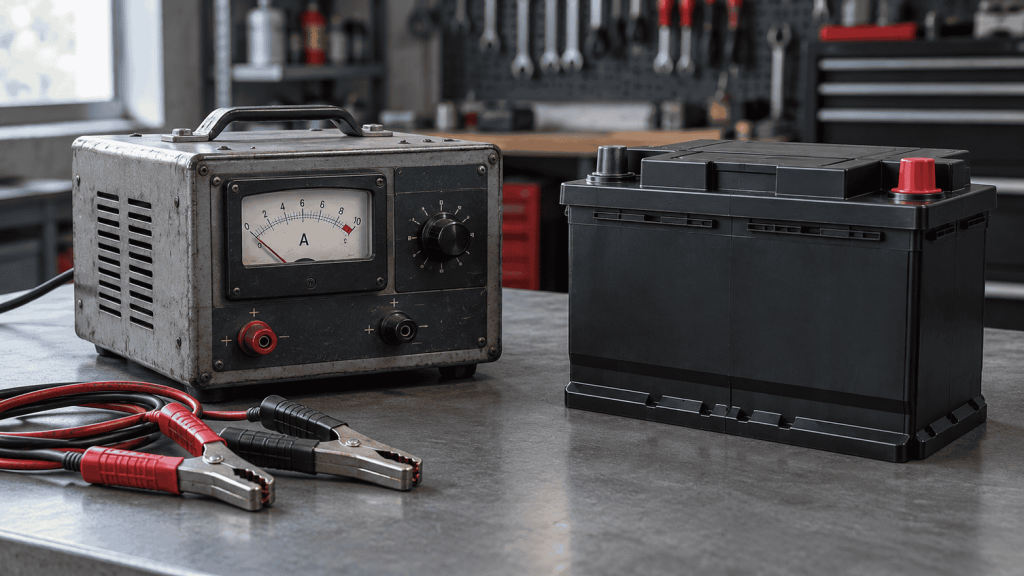

Почему трансформаторные устройства старого образца разрушают герметичные корпуса

Классические советские и ранние российские выпрямители создавались под сурьмянистые батареи с толстыми пластинами и открытыми банками. Логика их работы проста: они подают жестко заданный ампераж, а напряжение растет неконтролируемо вместе с внутренним сопротивлением батареи. В открытых системах это вызывало бурный электролиз. Вода распадалась на водород и кислород, электролит активно перемешивался, а потерю жидкости легко компенсировали доливкой.

Если применить такой сценарий к закрытому пластиковому монолиту, физика сработает против вас. Технология Ca/Ca имеет высокий порог перенапряжения для выделения водорода. Батарея дольше сопротивляется выкипанию. Но как только старый прибор продавливает напряжение выше 15.2–15.5 вольт при стабильно высоком токе в 5–7 Ампер, реакция запускается лавинообразно.

В этот момент электролит начинает кипеть с такой интенсивностью, что лабиринтная система мгновенно переполняется. Газоотводные клапаны физически не рассчитаны на сброс огромного объема смеси водорода, кислорода и паров воды за секунду. Внутри замкнутого пространства происходит следующее:

• Термический разгон: Энергия, которую химически заряженные пластины больше не могут усвоить, переходит в тепло. Электролит нагревается свыше 50°C.
• Рост внутреннего давления: Газы скапливаются под крышкой и распирают стенки пластикового корпуса. Батарея визуально вздувается и становится похожа на бочку.
• Деформация геометрии: Раздутые стенки тянут за собой свинцовые решетки. Активная масса осыпается на дно банок, создавая риск короткого замыкания между плюсовыми и минусовыми электродами.

Часто старые приборы достают при глубокой сульфатации пластин, когда свинец покрывается крупными кристаллами сульфата, блокирующими токоотдачу. Владельцы пытаются пробить этот слой длительным кипячением. Для герметичных корпусов это заканчивается разрывом пластика по шву или полным высыханием внутренностей и гибелью аккумулятора.

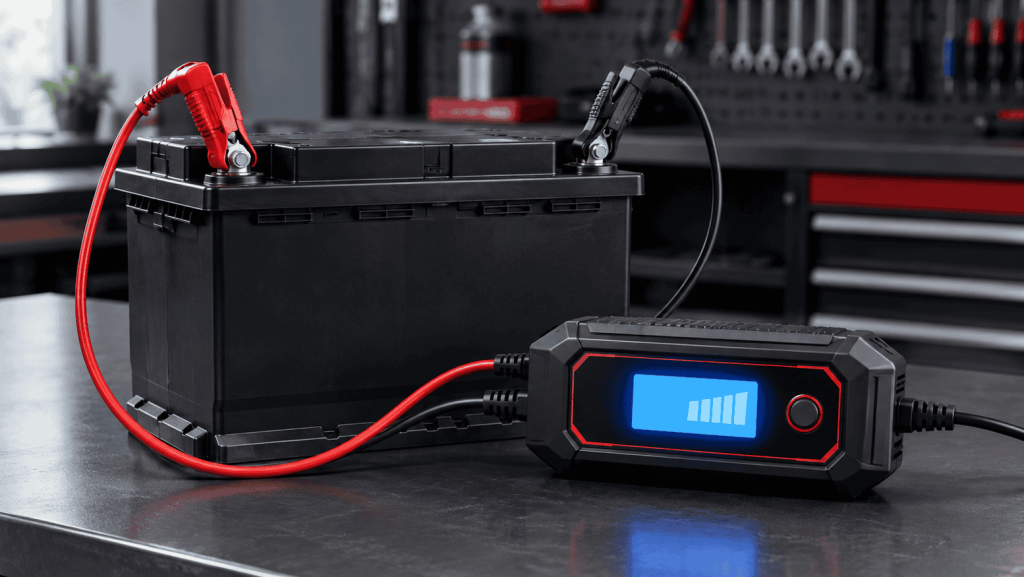

Рабочие параметры: как подобрать напряжение и алгоритм

Разбираясь, как правильно восполнять емкость герметичного источника питания без риска повреждений, нужно сразу отказаться от одностадийной подачи энергии. Современные микропроцессорные станции используют алгоритмы IUoU, при которых параметры меняются динамически в зависимости от степени заряда.

Главный миф прошлых десятилетий гласит, что для заряда достаточно 14.4В. Эта цифра действительно считается стандартом для реле-регулятора автомобильного генератора. Его задача — безопасно поддерживать бортовую сеть и не давать воде испаряться в долгих поездках. Но 14.4В восполняют емкость кальциевой батареи только на 75-80%. Если аккумулятор высажен в ноль забытыми фарами, бортовой генератор его полностью не восстановит.

Чтобы химическая реакция преобразования сульфата свинца прошла до конца, напряжение при заряде кальциевой батареи на основном этапе должно быть выше бортовых значений.

Третий этап — стадия перемешивания. В процессе заряда из пластин выделяется тяжелая серная кислота. Из-за высокой плотности она стекает на дно банок, в то время как более легкая вода остается сверху. Так происходит расслоение электролита. Ареометр здесь применить нельзя, перемешать жидкость стеклянной трубкой тоже не выйдет. Остается один вариант: искусственно создать легкое и строго контролируемое газовыделение.

Для этого микропроцессорные устройства кратковременно подают 16В. При таком напряжении на малых токах около 1.5 Ампера со дна поднимаются мелкие пузырьки кислорода и водорода. Они работают как микроскопические насосы и перемешивают тяжелую кислоту с легкой водой до однородной плотности 1.27–1.28 г/см³. При этом подача на необслуживаемую АКБ напряжения шестнадцать вольт при высоких токах свыше 2А приведет к перегреву. Поэтому такой режим запускается только в самом финале, когда батарея почти полная.

Если батарея долго простояла разряженной, ей нужна десульфатация. Этот процесс не имеет ничего общего с подачей высокого напряжения. Правильная программа десульфатации работает в импульсном режиме. Она подает короткие мощные пики тока и чередует их с паузами или обратными разрядными импульсами. Такие импульсы способствуют эффективному электрохимическому растворению застарелых кристаллов сульфата свинца, не нагревая электролит внутри запаянного блока.

Многоступенчатая подача тока и пошаговое изменение параметров возможны только благодаря микропроцессорному управлению. Когда автовладелец изучает, как обслуживать герметичный блок безопасно и эффективно, он замечает главное отличие современного прибора от старого выпрямителя — наличие обратной связи. Умная электроника ежесекундно считывает внутреннее сопротивление блока и на лету корректирует подачу энергии, защищая внутренние компоненты от разрушения.

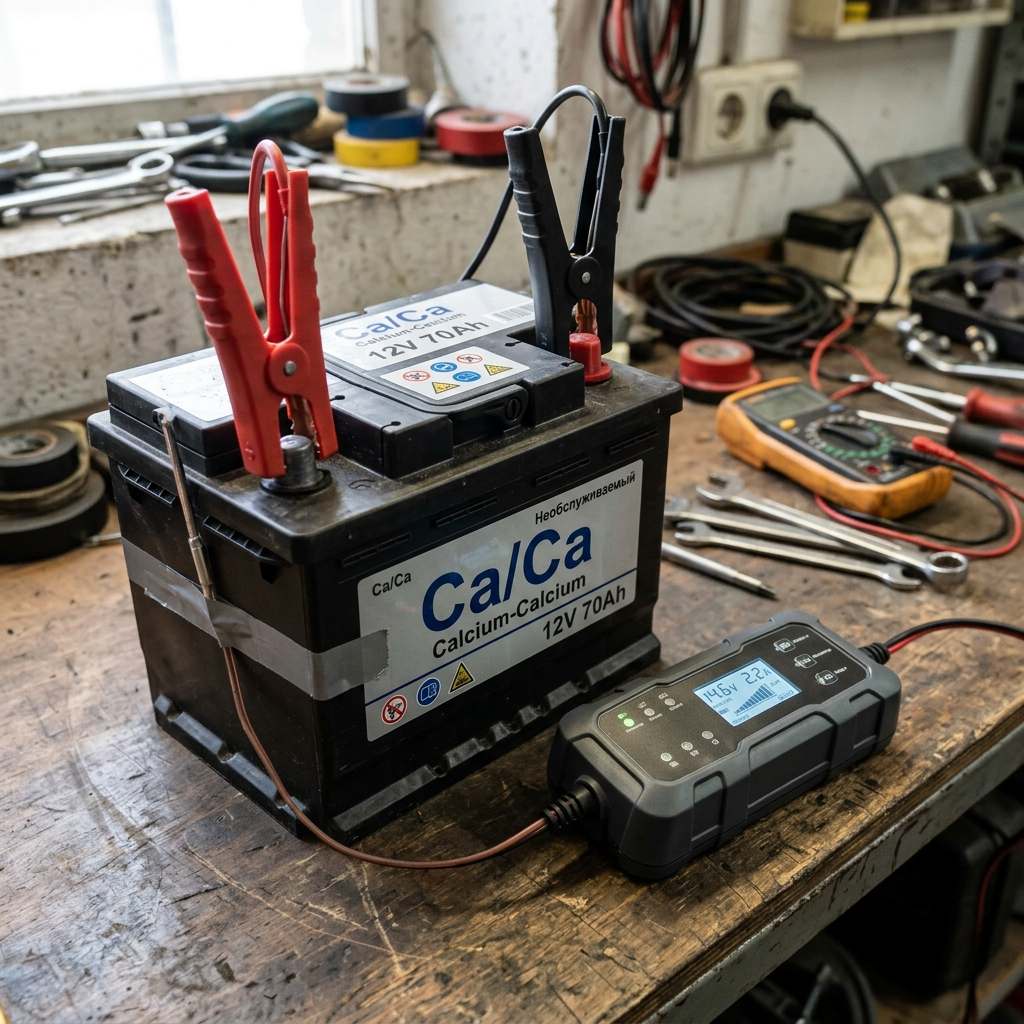

Алгоритмы контроля: пределы высоковольтного режима

Свинцово-кислотные элементы с добавлением кальция требуют особого подхода на финальной стадии заряда. Правильная работа с Ca/Ca АКБ исключает бесконтрольную подачу тока. Интеллектуальные станции управляют процессом по жестким критериям безопасности, непрерывно анализируя отклик химической системы. Принудительная активация экстремальных режимов на изношенных батареях с оголенными пластинами недопустима. Микропроцессор оценивает внутреннее сопротивление и принимает решение о возможности продолжения алгоритма без риска повреждения активной массы. Если параметры в норме, включается многоступенчатый мониторинг:

• Контроль внутреннего сопротивления: Перед тем как повышать вольтаж на финальном этапе, ЗУ проверяет способность ячеек усваивать энергию. Если сопротивление аномально высокое, высоковольтный режим блокируется во избежание перегрева.
• Анализ дельты напряжения (dV/dt): Устройство постоянно вычисляет скорость изменения вольтажа. Если показатели перестали расти, а энергия все еще поступает, электроника фиксирует точку полного химического насыщения пластин и останавливает работу.
• Температурный мониторинг и тайминг: Продвинутые алгоритмы ограничивают высоковольтный этап строгими временными рамками — не более 120 минут. Многие модели оснащены термодатчиками. Если пластиковый корпус нагревается свыше 45°C, процесс мгновенно прерывается.

Если подаваемое напряжение повышается на простом ручном блоке питания без ограничения по току и времени, последствия будут плачевными. Без контроля начнется агрессивный электролиз. Вода в герметичном ящике станет стремительно распадаться, лабиринтная система переполнится, и газ со свистом вырвется наружу.

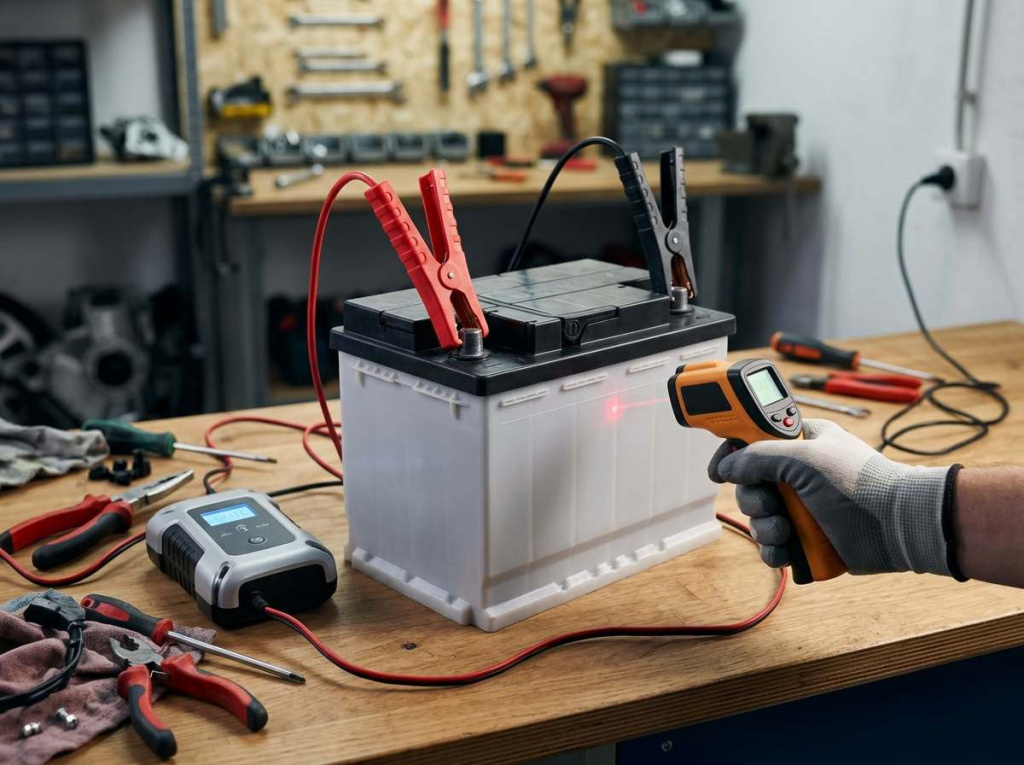

Что делать, если внутри корпуса слышно выделение газа

Даже при работе с качественными автоматическими станциями автовладельцев часто пугают посторонние звуки на финальных стадиях. Из запаянного монолита доносится характерное шипение. Здесь нужно уметь отличать штатный процесс от аварийной ситуации, когда внутри герметичного корпуса происходит бурное газовыделение из-за внутреннего механического дефекта.

Легкое шуршание или шелест пузырьков на этапе выравнивания — абсолютная норма. Давление газов при этом минимально, и встроенные в крышку каналы легко справляются с конденсацией. А вот интенсивное бульканье, похожее на закипающий чайник, указывает на критический сбой.

Почему происходит аварийное кипение, если зарядное устройство умное? Чаще всего виновато короткое замыкание в одной из шести внутренних банок. Каждая секция выдает около 2.1 вольта. Если одна из них замкнула из-за осыпавшегося свинца, общее сопротивление падает. Станция пытается достичь заданных параметров для всей цепи, но работает уже с дефектной системой. В итоге на оставшиеся пять здоровых ячеек идет избыточная нагрузка, они перенасыщаются и перерабатывают электричество в тепло и газ.

Если процесс восстановления емкости сопровождается громким клокотанием и сильным нагревом, действовать нужно быстро:

1. Обесточьте источник питания: Первым делом выдерните вилку зарядного устройства из розетки 220В.
2. Не трогайте клеммы на полюсах: Категорически запрещено снимать крокодилы с токовыводов до отключения прибора от сети. Под нагрузкой неизбежно проскочит искра. Так как из клапанов в этот момент выходит взрывоопасная водородно-кислородная смесь, искра спровоцирует взрыв с разлетом серной кислоты.
3. Оцените температуру дистанционно: Если корпус визуально раздуло или слышно сильное кипение, приближаться и трогать батарею категорически запрещено. Используйте бесконтактный пирометр или дождитесь полного остывания (не менее 10 часов) перед тем, как подходить к АКБ.
4. Обеспечьте сквозняк: Откройте окна или ворота гаража, чтобы скопившийся водород быстро выветрился.

При аварийном закипании дальнейшие попытки зарядить батарею бессмысленны. Замкнутые банки восстановить невозможно. Если процесс вовремя остановила автоматика и критического перегрева не случилось, пластиковому монолиту нужно дать отстояться минимум 10-12 часов. Проверять реальное состояние аккумулятора можно только после полного остывания и прекращения химических реакций.

Длительный период покоя после отключения прибора становится отправной точкой для объективной оценки. Физический доступ внутрь банок закрыт, а визуальные индикаторы не дают точной картины по всем ячейкам, поэтому полагаться на плотность жидкости нельзя. Емкость герметичного монолита оценивается исключительно аппаратными методами на основе физики тока и внутреннего сопротивления.

Аппаратные методы контроля уровня заряда

Определить реальную степень химического насыщения свинцовых пластин можно тремя способами — от базового до профессионального. Ни один из них не требует вскрытия корпуса.

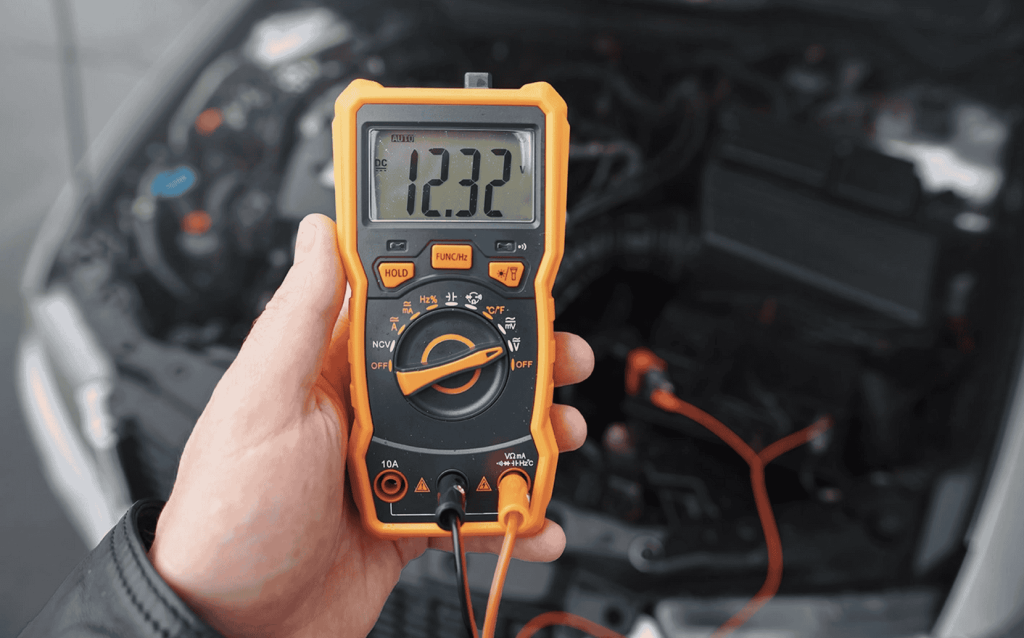

1. Замер напряжения разомкнутой цепи (НРЦ)

Самый доступный метод, для которого нужен обычный мультиметр. Главное условие — проводить замер строго после того, как батарея отстоялась при комнатной температуре не менее 10-12 часов. Если снять показания сразу после того, как завершен цикл заряда, прибор покажет 13.2В или выше. Это поверхностный заряд — временное остаточное возбуждение активной массы, которое не отражает реальную накопленную энергию.

Спустя полсуток химические процессы стабилизируются, и мультиметр покажет истинное состояние ячеек. Для современных элементов питания с добавлением кальция актуальны следующие значения:

• 12.7 – 12.8 Вольт: 100% емкости, идеальное состояние.
• 12.4 – 12.5 Вольт: Около 75–80% ресурса (требуется профилактическое подключение к станции перед зимой).
• 12.1 – 12.2 Вольт: Менее 50% емкости (глубокая просадка, риск ускоренной деградации).
• Ниже 11.9 Вольт: Критический разряд, начинается необратимое разрушение структуры электродов.

2. Оценка по остаточному потреблению тока

На продвинутой цифровой станции с дисплеем процесс насыщения контролируется в реальном времени. Когда рабочее напряжение стабилизируется на целевом пороге (например, 14.8В), микропроцессор плавно снижает силу тока.

Батарея считается полностью заряженной, когда перестает принимать энергию. На практике сила тока падает до 0.1–0.2 Ампера и держится на этом уровне несколько часов. Это означает, что химическое преобразование сульфата в чистый свинец завершено, а прибор лишь компенсирует естественный саморазряд.

3. Цифровой анализ внутреннего сопротивления

Идеальные 12.8В на мультиметре подтверждают лишь факт полного заряда, но не говорят о здоровье батареи (State of Health). Старый аккумулятор может иметь 100% заряд, но потерять половину пусковой мощности из-за осыпания активной массы.

Для получения полной картины применяют цифровые кондуктометрические тестеры. Компактный прибор пропускает через цепь переменный ток высокой частоты и вычисляет внутреннее сопротивление. В результате на экран выводится точное значение реального пускового тока (CCA). Если на этикетке заявлено 600А, а тестер показывает лишь 320А при напряжении 12.8В, такой аккумулятор не переживет первые зимние заморозки даже после правильного восстановления.

Правила эксплуатации, продлевающие ресурс герметичных источников питания

Из-за отсутствия откручивающихся пробок современные аккумуляторы требовательны к профилактике. Вернуть потерянную влагу внутрь лабиринтной системы невозможно, поэтому главная задача — не допускать критических режимов работы.

Чтобы аккумулятор прослужил 5-7 лет, достаточно соблюдать базовые рекомендации:

• Не допускайте глубоких просадок: Если автомобиль простоял с включенными габаритами и напряжение упало ниже 11.5В, восстанавливать его нужно в первые же сутки. Чем дольше кальциевые пластины находятся без энергии, тем плотнее кристаллы сульфата въедаются в металл.
• Используйте правильное оборудование: Помните, как безопасно питать герметичную батарею — только интеллектуальными микропроцессорными устройствами. Это исключит ситуации, когда от перенапряжения закипает электролит и деформируется пластиковый корпус.
• Проводите стационарное обслуживание дважды в год: Генератор не способен полностью насытить плотную структуру современных пластин, особенно при коротких городских поездках с включенными подогревами. Осенняя и весенняя подзарядка АКБ от бытовой сети устраняет накопившееся расслоение кислоты и возвращает плотность к заводским параметрам.
• Контролируйте бортовую сеть: Раз в несколько месяцев замеряйте напряжение на клеммах при запущенном двигателе. Реле-регулятор генератора должно выдавать стабильные 14.2–14.5В под нагрузкой. Отклонения приведут к хроническому недозаряду или скрытому выкипанию жидкости прямо под капотом.

Главное правило при зарядке необслуживаемых CA/CA аккумуляторов — избегать устаревших ручных ЗУ. Используйте автоматические станции с режимом десульфатации и строгим контролем напряжения до 16В, а состояние батареи проверяйте мультиметром только через 12 часов после отключения от сети.

Список литературы

• ГОСТ Р МЭК 61056-1-2012. Батареи аккумуляторные свинцово-кислотные общего назначения с клапанным регулированием. Часть 1. Общие требования, функциональные характеристики. Методы испытаний. — М.: Стандартинформ, 2014.
• ГОСТ IEC 60335-2-29-2012. Безопасность бытовых и аналогичных электрических приборов. Часть 2-29. Частные требования к зарядным устройствам батарей (включая требования к газовыделению и защите от перезаряда). — М.: Стандартинформ, 2014.
• Хрусталев Д. А. Аккумуляторы. — М.: Изумруд, 2003. — 224 с. (Фундаментальное издание, содержащее физико-химические обоснования процессов рекомбинации газов и алгоритмов заряда VRLA/AGM батарей).
• Berndt, D. Maintenance-Free Batteries: Lead-Acid, Nickel/Cadmium, Nickel/Metal Hydride. A Handbook of Battery Technology. 3rd ed. — Research Studies Press, 2003. — 604 p.
• Chen, L. R. "A Design of an Optimal Battery Charging System for Lead-Acid Batteries," in IEEE Transactions on Industrial Electronics, vol. 53, no. 1, pp. 320-325, Feb. 2006, doi: 10.1109/TIE.2005.862215.
